Радиально-сверлильный станок

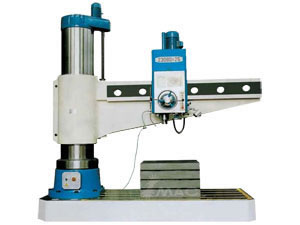

Радиально-сверлильный станок (RD10031)

Радиально-сверлильный станок ---Комплектующая деталь
Переходной штуцер
Смазочный шприц
Дрейф
Радиально-сверлильный станок--- параметры

15180-1

15108-2

15108-3

15107-3

15107-2

15107-1

изделие

единица

RD10031

RD10028

RD10025

RD8031

RD8028

RD8025

макс. Глубина бурения

мм

F100

F80

Maкс

мм

3100

2800

2500

3100

2800

2500

Mин

мм

560

500

Горизонтальное передвижение главного шпинделя

мм

2590

2000

Расстояние между кончиком шпинднля до доски рабочей поверхности

Maкс

мм

2500

2000

Mин

мм

700

550

ARM

Расстояние подъема

мм

1300

1000

Скорость подъема

м/с

0.017

Угол поворота

°

360°

Главный шпиндель

Морзе No.

MT6

MT6

Перемещение

мм

500

450

Скоро сть

Экран ЭЛТ

rpm

1000,800,630,500, 400,315,250,200, 160,125,100,80,63,50,40, 31.5,25,20,16,12.5,10,8

1,250,800,500,400 ,310,000,200, 160,125,100,80 ,63,50,40,25,16

шаги

no.

22

16

Питание

Экран ЭЛТ

мм/r

3.2/2/1.56/1.25/0.8/0.63 /0.5/0.32/0.25/0.2/0.16 /0.13/0.1/0.06

3.2/2/1.25/1/0.8/ 0.63/0.5/0.4/0.32 /0.25/0.2/0.16/ 0.13/0.1/0.06/0.04

шаги

16

Толшина свирления по шкале

мм

170

151

Maкс.сила подачи главной шкалы

N

50000

35000

Maкс.изгиб главного шпинделя

N.м

2500

1568

Мощность главного двигателя

kw

15

7.5

Мощность подъемного двигателя

kw

3

3

Скрепление двигателей на шпинделе * ветвь

kw

0.75

Мощность двигателя хладагентного насоса

kw

0.09

Масса станка

kг

20000

19000

18000

11800

11400

11000

Общий размер

мм

4530/4250/3850x 1630x4795

4380/4080/3780x1400x 4025

Диаметр колонны

мм

F600

F600

Рабочий стол

размер

мм

1250 x 800 x 560

1000x800x560

T щель (W x T)

мм

вверх 28 x 26, вниз 50 x 51

вверх 22 x 23 , вниз 36 x 39

T щельW x T)

мм

вверх 28 x 26, вниз 46 x 48

вверх 28 x 26, вниз 46 x 48

Опорная доска

Размер

мм

4280 x 1630 x 330

3530 x 1400 x 300

Рабочая область

мм

3640 x 1600

2890 x 1370

Старая модель

Z30100 x31

Z30100 x28

Z30100 x25

Z3080 x31

Z3080x28

Z3080x25



				15107-6	15107-5	15107-4	15106-3	15106-2	15106-1
изделие			единица	RD8025	RD8020	RD8016	RD6325	RD6320	RD6316
макс. Глубина бурения			мм	F80			F63
		Maкс	мм	2500	2000	1600	2550	2050	1650
		Mин	мм	450
Горизонтальное передвижение главного шпинделя			мм	1600
Расстояние между кончиком шпинднля до доски рабочей поверхности		Maкс	мм	1548			1600
		Mин	мм	348			400
ARM	Расстояние подъема		мм	800
	Скорость подъема		м/с	0.01
	Угол поворота		°	±180°
Главный шпиндель	Морзе No.			MT5
	Перемещение		мм	400
	Скоро сть	Экран ЭЛТ	rpm	1,250,800,500,400,310, 000,200,160,125,100,80, 63,50,40,25,16			1600,1000,630,500,400, 315,250,200,160,125 ,100,80,63,50,32,20
		шаги	no.	16
	Питание	Экран ЭЛТ	мм/r	3.2/2/1.25/1/0.8/0.63/0.5/0.4/0.32/0.25/0.2/0.16/0.13/0.1/0.06/0.04
		шаги		16
Толшина свирления по шкале			мм	150.8
Maкс.сила подачи главной шкалы			N	25
Maкс.изгиб главного шпинделя			N.м	1000
Мощность главного двигателя			kw	7.5			5.5
Мощность подъемного двигателя			kw	1.5
Скрепление двигателей на шпинделе * ветвь			kw	0.75
Мощность двигателя хладагентного насоса			kw
Масса станка			kг	7400	7000	6700	7400	7000	6700
Общий размер			мм	3610,3110,2710x1250x3437
Диаметр колонны			мм	F450 (550kg)
Рабочий стол	размер		мм	950x630x500(43kg)
	T щель (W x T)		мм	вверх22 x 23 , down 36 x 44
	T щельW x T)		мм	вниз28 x 26, down 50 x 51
Опорная доска	Размер		мм	2900 x 1250 x 250(2330kg)
	Рабочая область		мм	2145 x 1250
Старая модель				Z3080x25	Z3080x20	Z3080x16	Z3063x25	Z3063x20	Z3063x16
