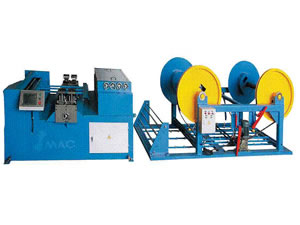

Линия для производства воздуховодов III

Линия для производства воздуховодов III

C: Линия для производства воздуховодов III
Линия III состоит из питающейся металлической структуры, выравнивателя шпунтовального ролика, гидравлической отметки и пробойника машины, придавающей форму квадрата, гидравлической резки и прибора для испытания на излом. Электрическая система управления использует компьютер с замкнутым циклом сервомотора, чтобы увеличить точность и надежность линии.
Максимальная рабочая скорость 10м/мин. Допустимая длина +0.5мм. Допустимый предел диагональной линии +0.8мм.
Объем производственного процесса производит 1000м2 воздуховода прямоугольного сечения.

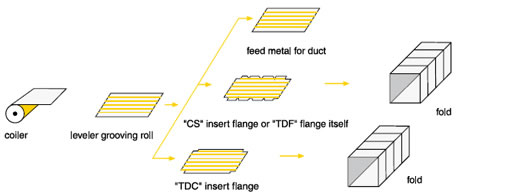

Последовательность работы:
метка и пробойник, придавающий форму квадрата Разрез-Сгиб-Разрез металла для TDF

Металлический змеевик подающий правильный агрегатшпунтовального ролик
-- Сгиб-Разрез питающегося металла для прокладки загиба
Разрез питающегося металла трубки (канала)

Линия для производства воздуховодов III:



Линия для производства воздуховодов III III
Примечание:
A: Фиксированный размер разрезанного металла, который может использоваться с плазмой режущего станка.
B: A. пробойник “C" “S" вставляет метку клеммы, которая может использоваться с “C" клеммой и “S"станка прокладки загиба.
B. Различные соединительные методы могут использоваться со станком, который прокладывает изгибы TDF и соединяющийся станком TDF.
C. Станок в полне может пробить все виды метки фланцевого уголкового стальи и изгиба формы “Z". Это может так же свормировать “ ",“ " , и “ □ " формы, и использоваться с соединительным станком, чтобы производить полный комплект трубочек(канала).
C: Способный пробить TDC метку и прессовать до формы прокладки изгиба,чтобы призвести “ □ "форменную трубочку; способный использоваться с соединящим станком и прокладки изгиба, чтобы дать полный комплект трубочек, может использоваться с плазменной системой.

Линия для производства воздуховодов III --ОСНОВНОЕ ОБОРУДОВАНИЕ:
A: Четыре мощных металлов,питающий структуру
B: Один выравниватель станка шпунтовального ролика
C: Четыре гидравлической отметки и глушитель
D: Гидравлическая нарезка и фальцевальная машина
E: Индустриальный компьютер и определенное программное обеспечение
