Револьверный дыропробивной пресс с ЧПУ

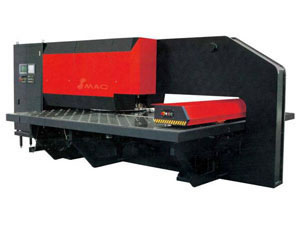

Револьверный дыропробивной пресс с ЧПУ(HP-M300)

Высокоточный поперечный шариковый винт и односторонние направляющие специально оборудованы для осуществления передачи.
Станок оснащен качественным ЧПУ типа CNC национального уровня. Для более надежной работы станка также применяются импортированная муфта сцепления, импортированные основные пневматические детали. Высокоточный револьверный суппорт, полностью снабженный втулкой, улучшает эффективность и долговечность суппорта, в ассортименте имеются 24 или 32 станций.
Передовая рабочая технология и технология термической обработки применяются для инструментов для продлевания срока службы инструментов.

Револьверный дыропробивной пресс с ЧПУ -- Инструментальная компоновка

Количество станций	Предел инсрументального диаметра		Количество инструментов
24 станций	Φ88.9-Φ32	Φ7/2-Φ5/4	4
32 станций	Φ32-	Φ5/4	20
	Φ88.9-Φ32	Φ7/2-Φ5/4	4
	Φ32-	Φ5/4	28



Спецификации	Единица измерения		HP-M300
Сила продавливания штампа	KN	KN	300	300
Макс.размеры обрабатываемого листа	мм	in	1250 x 2500	50 x 100
Макс.вес обрабатываемого листа	кг	lb	150	330
Макс.толщина листа	мм	in	6.35	0.254
Макс.дыропробивной диаметр	мм	in	Φ88.9	Φ3.56
Количество инструментальных станций			24, 32	24, 32
Позиционная повторяемость	мм	in	±0.1	±0.004
Макс.ударная скорость	hpm	hpm	300	300
Макс.поперечная скорость	м/мин	in/мин	56	2240
Вращение револьверного суппорта	rpm	rpm	30	30
Количество координатной оси			3	3
Давление сжатого воздуха	мПа	мПа	0.6	0.6
Упаковочные размеры	мм	in	500 x2680 x2175	20x107.2 x87
Вес станка	тонн	lb	13	28600
