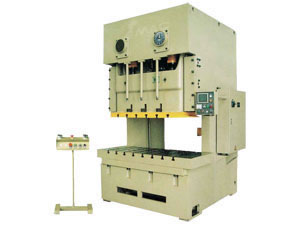

Двухкривошипный пресс типа C

Двухкривошипный пресс типа C

Главная особенность структуры:
J25 серия открытого типа двухкривошипного пресса может быть применена для штамповки и мелких рисунок крупногабаритной плиты. Также может быть оснащена многоступенчатой заглушкой или иной передачей штампов для обработки деталей и узлов сложной структуры.
Стально-сварная рама, высокая жесткость и низкая деформация.
Пневматическая комбинация трения тормоза с захватами, низкий уровень шума, длительный срок службы, в целях обеспечения надежной безопасности и гибкий механизм.
Главный ведущий механизм погрузился в прикрытом масляном баке, работает безотказно с низким уровнем шума
Шестерка-сторона длинного прямоугольного проводка пресс-штемпеля с высокой точностью перемещения и высокой точности, растягивание службы заглужки.
Импортные гидравлические защиты от перегрузки и на установкe, осуществляет внезапный сбой работы из-за перегрузки, предохраняет глушитель и предотвращает дефект прессы.
Регулировка высоты электрической заглушки.
Переменная скорость хода, отвечающий требованиям для обработки различных частей и компонентов, ПЛК интерфейс «пользователь-машина» и кодировщик системы управления для электрической системы, гарантируя безопасность и гибкость. Фото электрической протектора, ось крутящее усилие на выходе трансмиссии, подачи, воздушной подушке и другие дополнительные аксессуары доступны для объекта приводной прессы с учетом требований пользователей. Автоматическая консистентная смазка системы смазки доступна.
Двухкривошипный пресс типа C - спецификация

Модель Технические промысловые Изделие			11301		11302		11303		11304		11305		11305-1
			PTC-80B		PTC-110B		PTC-160B		PTC-200B		PTC-250B		PTC-315B
			L	S	L	S	L	S	L	S	L	S	L	S
Удельная нагрузка		kN	800		1100		1600		2000		2500		3150
Ход удельной нагрузки		мм	4.5	2.5	5	3	6	3	7	4	7	4	8	5
Ход пресс-штембеля		мм	160	90	180	110	200	130	230	150	250	180	250	180
Ходы	Переменный	S.P.M	40- 75	50- 90	35- 65	45- 80	30- 50	35- 65	25- 45	30- 55	20- 40	30- 50	20- 35	25- 45
	Одиночный	S.P.M	70	-	60	-	45	-	40	-	35	-	30	-
Maкс. Высота комплект кулачков		мм	380	350	380	350	450	400	500	450	550	450	550	450
Регулировка высоты кулачков		мм	80		90		100		110		120		120
Расстояние между стояками		мм	1310		1450		1630		1900		2130		2130
Размер стола	L-R	мм	1650		1880		2040		2420		2700		2700
	F-B	мм	600		680		760		840		920		920
	Толщина	мм	150		160		170		180		200		200
Нижний размер пресс-штембеля	L-R	мм	1200		1360		1500		1850		2100		2100
	F-B	мм	460		520		580		650		700		700
Мощность главного двигателя		kВт	11		15		22		22		30		37
Общее измерение	F-B	мм	2145		2230		2535		2720		2940		2980
	L-R	мм	2210		2415		2415		3055		3250		3250
	Высота	мм	2290		3150		3360		3820		4365		4455
Общий вес		kг	15000		16000		21000		32000		45000		48000
Старая модель			J25-80B		J25-110B		J25-160B		J25-200B		J25-250B		J25-315B
