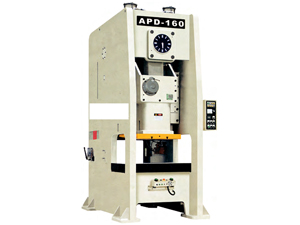

Однокривошипный механический пресс прямой с D-образной рамой

Однокривошипный механический пресс прямой с D-образной рамой

Главные особенности структуры
Боковая стенка кривошипного пресса разработана для устранения углового прогиба, обеспечения повышения точности применения штампа и снижения затраты на эксплуатацию.
В данной машине не существует внутреннего углового прогиба, что значительно продлевает срок службы и снижает затраты на эксплуатацию.
Патентованная муфта со смазкой с большим крутящим моментом и тормозная система обеспечивают низкий уровень шума, длительный срок службы и минимальные расходы на техническое обслуживание.
Зона скольжения на 15% -25% больше, чем зона пресса с С-образной рамой. Большие 6-точечные скобы сосредоточены в скольжение корпуса для обеспечения лучшей устойчивости к эксцентрической нагрузки.
Высокий крутящий момент, закрытая муфта со смазкой обеспечивают снижения затраты на эксплуатацию, снижают шум и загрязнение из-за частиц аэрозоля и продлевают срок подкладки
Многофункциональная система управления, которая удобна для пользователя, разработана для достижения простого интегрирования с автоматическим вспомогательным оборудованием.

Модель		11369		11370		11371		11372		11373
		APD-80		APD-110		APD-160		APD-200		APD-260
		V	H	V	H	V	H	V	H
Тоннаж	тонн	80		110		160		200		260
Точка набора номинального усилия	мм	4	2	6	3	6	3	6	3	7	3.5
Длина хода ползуна	мм	150	70	180	80	200	90	200	100	250	150
Высота штампа	мм	340	380	360	410	460	510	460	510	500	550
Число ходов ползуна в минуту	s.p.m	35-80	80-120	30-60	60-90	20-50	40-70	20-50	50-70	20-50	50-70
Длина регулировки хода ползуна	мм	80		80		100		110		120
Размер ползуна	мм	560x420x70		650x470x80		700x550x90		850x630x90		850x700x100
Размер подштамповой плиты	мм	760x550x90		900x600x110		980x880x140		1140x820x160		1500x840x180
Главный двигатель	кВт	7.5		11		15		18		22
Устройство для регулирования ползуна	HP
Давление	кг/см2	6		6		6		6		6
Габариты кривошипного пресса	мм	1300x1890 x3000		1420x1985 x3200		1600x2200 x3500		1750x2500 x3900		2780x1850 x4470
Вес пресса	тонн	7.8		10.5		17.8		25.3		32
Точность кривошипного пресса
Производительность амортизатора плашки	тонн	3.6		6.3		10		14		14
Длина хода	мм	70		80		80		100		100
Эффективная площадь амортизатора плашки	мм2	450x310		500x350		650x420		710x480		810x480
