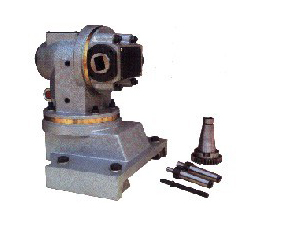

Универсальная фрезерная головка серии 340

Универсальная фрезерная головка серии 340

Шпиндель универсальной фрезерной головки может поворачиваться по окружности между двумя вертикальными поверхностями. Подходит как для вертикально-фрезерных и горизонтально-фрезерных операций, так и для фрезерной резки многогранных и многосторонних заготовок и вырезки множественных канавок на поверхности патрона. Кроме этого, фрезерная головка используется для разовой обработки детали, мелкосерийного производства и обслуживания оборудования.

Вертикальная фрезерная головка серии 340 снабжена вертикальной вращающейся плитой. Деталь в основном используется на вертикальных фрезерных станках. Оборудование позволяет производить плоскости с различными углами, краями и пазами. Этот продукт имеет жесткую структуру и высокую производительность. Представляет собой важную деталь фрезерного станка, позволяющую расширить диапазон выполняемых операций.

Параметр Конусное отверстие шпинделя Угол
вращения,
горизон-
тальный
Угол
вращения,
вертик-
альный
Шпунто-
ванный фрезерный станок
Отношение с фрезерным станком Конус шпинделя фрезерного станка Общий вес, кг Размеры корпуса, мм
34000 Конус Морзе 4 360° 360° X62 X62W
X6132
1:1 7:24( Φ69.85) 147 575*520*480
34001 Конус Морзе 4 360° 360° X6132A 1:1 7:24( Φ69.85) 150 575*530*480
34002 Конус Морзе 4 360° 360° X63 X63W
B400W
1:1 7:24( Φ69.85) 154 585*600*480
34003 Конус Морзе 4 360° 360° X6040
X6140
1:1 7:24( Φ69.85) 162 595*605*480
34004 Конус Морзе 4 360° 360° X63T
X63WT
1:1 7:24( Φ69.85) 156 585*575*480
34005 7:24
(Φ44.45)
/ 360° X57-3 1:1.5 morse 3 76 430*410*415
34006 7:24
(Φ44.45)
/ 360° X60
X60W
1:1 7:24
(Φ44.45)
82 440*435*405
34007 7:24
(Φ44.45)
/ 360° X61 X61W
X6130A
1:1 7:24
(Φ44.45)
84 430*465*420
34008 7:24
(Φ44.45)
/ 360° X6130
X6130A
1:1 7:24
(Φ44.45)
88 440*480*420
34009 7:24
(Φ44.45)
/ 360° X62 X62W
X6132
1:1 7:24
(Φ69.85)
150 575*520*475
34010 7:24
(Φ44.45)
/ 360° X6132A 1:1 7:24
(Φ69.85)
155 575*530*475
34011 7:24
(Φ44.45)
/ 360° X63 X63W
B400W
1:1 7:24
(Φ69.85)
158 585*600*475
34012 7:24
(Φ44.45)
/ 360° X6040
X6140
1:1 7:24
(Φ69.85)
168 595*605*475
34013 7:24
(Φ44.45)
/ 360° X63T
X63WT
1:1 7:24
(Φ69.85)
160 585*575*475
34014 7:24
(Φ69.85)
/ 360° X63 X63W
B400W
1:1 7:24
(Φ69.85)
234 635*600*545
34015 7:24
(Φ69.85)
/ 360° X6040
X6140
1:1 7:24
(Φ69.85)
244 640*600*545
34016 7:24
(Φ69.85)
/ 360° X6045
X6145
1:1 7:24
(Φ69.85)
274 710*700*555
34017 7:24
(Φ69.85)
/ 360° X6140A 1:1 7:24
(Φ69.85)
246 640*625*545
34018 7:24
(Φ44.45)
/ 360° X6130T 1:1 7:24
(Φ69.85)
88 440*480*420
