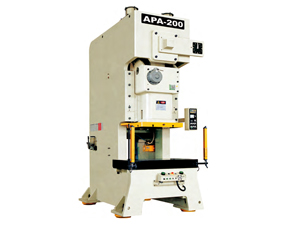

Однокривошипный пресс типа C

Однокривошипный пресс типа C

Главные особенности структуры
С опрятным дизайном в раме станка, корпус машины оснащен качественным стальным корпусом, изготовлен по технологии исключающей растяжение для повышения стабильности и надежности данного пресса.
Держите центр трансмиссии и центр станка в единообразии для обеспечения точности прессования.
Для того, чтобы гарантировать стабильное и гладкое движение, в данном продукте применяется дизайн двух симметричных скатных досок с балансиром
Точность штамповки может быть отрегулирована до 0.1мм, безопасность, надёжность и удобство.
После окисления, закалки и шлифовки, рукоятка, шестерня и соединительная тяга обладает превосходной механической производительностью и прочностью.
Высокочувствительный тормоз сцепления, международный двойной электромагнитный клапан и устройство для защиты от перегрузки гарантируют точность движения и стопа ползуна, а также безопасность производства.
Рациональное проектирование структуры способствует автоматическому производству, снижению стоимости и повышению производительности.
Передовой принцип проектирования, низкий уровень шума, низкий расход, низкая стоимость. Невысокий уровень потребляемой энергии.

Модель		11353	11354	11355		11356		11357		11358		11359		11360		11361		11362	11363		11364
		APA-15	APA-25A	APA-25		APA-35		APA-45		APA-60		APA-80		APA-110		APA-160		APA-220L	APA-200		APA-260
		V	V	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	V	H	V	H
Тоннаж	Тонн.	15	25	25		35		45		60		80		110		160		200	200		260
Точка набора номинального усилия	мм	1	3.2	3.2	1.6	3.2	1.6	3.2	1.6	4	2	4	2	6	3	6	3	6	6	3	7	3.5
Переключение скоростей	x.p.m	120-180	60-140	60-140	130-200	40-120	110-180	40-100	110-150	35-90	80-120	35-80	80-120	30-60	60-90	20-50	40-70	20-50	20-50	50-70	20-40	40-50
Стабильная скорость	мм	130	110		110		85	75		65		65		50		35		35	35		30
Длина хода ползуна	мм	60	80	70	30	70	40	80	50	120	60	150	70	180	80	200	90	200	200	110	250	150
Высота штампа	мм	220	195	195	215	220	235	250	265	310	340	340	380	360	410	460	510	460	460	510	500	550
Длина регулировки хода ползуна	мм	50	50		50	55		60		75		75		80		100		100	110		120
Размер ползуна	мм	330x220x50	300x220x50	300x220x50		360x250x50		400x300x60		500x360x70		500x420x70		650x470x80		700x550x90		700x500x90	850x630x90		950x700x100
Размер подштамповой плиты	мм	680x300x70	680x300x65	680x300x65		800x400x70		850x440x80		900x500x80		1000x550x90		1150x600x110		1250x800x140		1350x800x140	1400x820x160		1500x840x180
Отверстие в стержне	мм	38.1	38.1	38.1		38.1		38.1		50		50		50		65		50	65		65
Главный двигатель	кВт	2.2	3.7	3.7		3.7		5.5		5.5		7.5		11		15		18.5	18		22
Устройство для регулирования ползуна	HP	Ручное управление										Электропривод
Давление	кг/см2	6	6	6		6		6		6		6		6		6		6	6		6
Точность кривошипного пресса		GB(JIS)1CLASS	GB(JIS)1CLASS	GB(JIS)1CLASS		GB(JIS)1CLASS		GB(JIS)1CLASS		GB(JIS)1CLASS		GB(JIS)1CLASS		GB(JIS)1CLASS		GB(JIS)1CLASS		GB(JIS)1CLASS	GB(JIS)1CLASS		GB(JIS)1CLASS
Габариты кривошипного пресса	мм	1236X830X1920	1280x850x2200	1280x850x2200		1380x900x2400		1380x900x2400		1600x1000x2800		1800x1180x2800		1900x1300x3200		2300x1400x3800		2500x1500x3800	2615x1690x4075		2780x1850x4470
Вес пресса	Тонн.	1.8	2.1	2.1		3		3.8		5.6		6.5		9.6		16		18T	23		32
Производительность амортизатора плашки	Тонн.					2.3		2.3		3.6		3.6		6.3		10		10	14		14
Длина хода	мм					50		50		70		70		80		80		80	100		100
Эффективная площадь амортизатора плашки	мм²					300x230		300x230		450x300		450x310		500x350		650x420		650x420	710x480		810x480
