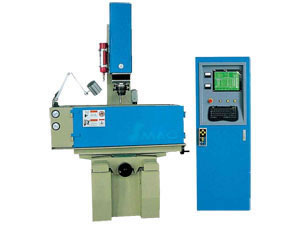

Электроэрозионный копировально-прошивочный станок

Электроэрозионный копировально-прошивочный станок

Электроэрозионный копировально-прошивочный станок -=- Характеристика:
Равномерный кругооборот для большой рабочей зоны
Автоматический ступенчатый процесс
Защита от скоплений углеродов
Электроэрозионный копировально-прошивочный станок -- спецификация

	16001	16002	16003	16004	16005	16006	16007	16008	16009
Тип	EDM300	EDM320	EDM430	EDM450	EDM550	EDM650	EDM1060	EDM1260	EDM2180
Размеры рабочей поверхности стола	500 x 250	600 x 300	700 x 400	500 x 250	900 x 500	500 x 250	1250 x 800	1250 x 800	2500 x 1200
Перемещение (по оси X)	300	300	400	450	550	650	1000	1200	2100
Перемещение (по оси Y)	200	250	300	350	450	550	500	600	800
Перемещение (по оси Z)	220	160+200	220+200	220+200	220+300	280+350	550	550	600
Размеры масляного бака	830x 520x315	900x 570x345	1140x 645x360	1440x 670x500	1440x 860x500	1750x 1080x600	2000x 1300x700	2000x 1300x700	3500x 1800x700
Расстояние от оси Z до поверхности рабочего стола	500	530	630	670	870	890	1100	1100	1200
Макс.нагрузка оси Z	50кг	50кг	70кг	90кг	120кг	200кг	300кг	300кг	350кг
Макс.нагрузка рабочего стола	350кг	450кг	1000кг	1200кг	1550кг	2000кг	4500кг	4500кг	6000кг

	ZG-30	ZG-60	ZG-100	ZG-200	ZGK-50	ZGK-50C
Мощность	2.5KVA	4.8KVA	7.5KVA	14KVA	4.0KVA	4.5KVA
Макс.выходной ток	30A	60A	100A	200A	50A	50A
Наибольшая производительность	≥250мм3/ мин	≥500мм3/ мин	≥1200мм3/ мин	≥2500мм3/ мин	≥400мм3/м ин	≥400мм3/ мин
Мин.мощность, рассеиваемая на электроде	＜0.2%	＜0.2%	＜0.2%	＜0.2%	＜0.2%	＜0.2%
Наименьшая шероховатость обработанной поверхности	Ra≤0.4мкм	Ra≤0.4мкм	Ra≤0.4мкм	Ra≤0.4мкм	Ra≤0.4мкм	Ra≤0.4мкм
Дисплей	Цифровой светодиод	Цифровой светодиод	Цифровой светодиод	Цифровой светодиод	Светодиод для числового управления	ЭЛТ-дисплей для числового управления
