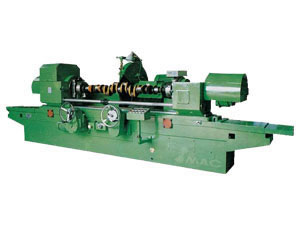

Станок для шлифования коленчатых валов

Станок для шлифования коленчатых валов
Станок для шлифования коленчатых валов --Характеристика:
Станок специально предназначен для шлифования коренной шейки и шатунной шейки коленчатых валов на двигателях автомобилей, автобусов, кораблей и т.д.
Станок для шлифования коленчатых валов - параметры

Модель Спецификации		Ед. измерения	14201	14203	14205	14208
			MQ8260A	MQ8260A/1 x 18 MQ8260B	MQ8260A/1 x 20 MQ8260C	MQ8240A
Макс.рабочий диаметр и длина		мм	F580 x 1600	F580 x 1800	F580 x 2000	F400 x 750
Рабочий объем	1. Макс. Разворот над столом	мм	580	580	580	400
	Диаметр основания с неподвижным люнетом	мм	F30 - F100	F30 - F100	F50 - F120	F20 - F110
	Бросок коленчатого вала	мм	110	110	120	60
	2. Макс. Рабочая длина основания: в 3-кулачковом патроне	мм	1400	1400	1800	630
	Расстояние между центрами	мм	1600	1600	2000	750
	Макс.рабочий вес	кг	120	120	150	30
Передняя головка	Высота центра	мм	300	300	300	200
	Рабочая скорость	rpm	25, 45, 95	25, 45, 95	30, 45, 65, 100	40, 80
Головка шлифовального круга	1. Макс.поперечное перемещение	мм	185	185	185	150
	2. Быстрый подвод и отвод шлифовальной головки	мм	100	100	100	100
	3. Подача шлифовальной головки Ошибка подачи шлифовального круга маховичка поперечной подачи	мм	1	1	1	1
	Подача шлифовального круга за град маховичка поперечной подачи	мм	0.005	0.005	0.005	0.005
Шлифовальный круг	1. Вращающийся скорость шпинделя	rpm	740, 890	740, 890	740, 890	890
	2. Окружная скорость шлифовального круга	м/сек	25.6-35	25.6-35	25.6-35	35
	3.Размеры шлифовального круга	мм	F900 x 32 x F305	F900 x 32 x F305	F900 x 32 x F305	F750 x 32 x F305
Рабочий стол	1. Перемещение стола за маховичком	мм	5.88	5.88	5.88	14
	Изменения точности	мм	1.68	1.68	1.68	1.55
	2.Вращение стола (конус 18/100)		5°	5°	5°
	3. Вращение стола за град шкалы (конус 1:50)		10Ó	10Ó	10Ó
Предельная емкость двигателя		кВт	9.82	9.82	11, 12	6.92
Наружные размеры (Дx Ш x В)		мм	4166 x 2037 x 1584	4166 x 2037 x 1584	4900 x 2037 x 1584	2860 x 1960 x 1650
Вес		кг	6000	6000	7000	4800
Рабочая погрешность	Овальность (новый стандарт)		0.005	0.005	0.005	0.0025
	Цилиндричность		0.01	0.01	0.01	0.005
	Шероховатость		0.32	0.32	0.32	0.32
Основные аксессуары	Кулачковый патрон 2 устройства		√	√	√	√
	Устройство правки для круга 1 устройство		√	√	√	√
	Неподвижный люнет (ш. 30мм) 1 устройство		√	√	√
	Оправка для балансировки круга 1устройство		√	√	√	√
	Выравнивающий клин 1 устройство		√	√	√	√
	Адаптор 1устройство		√	√	√	√
	Поводок 1 устройство		√	√	√	√
	Вертикальный стенд выравнивания (ширина 28мм) 1 устройство		√		√	√
	Гоизонтальный стенд выравнивания (ширина 28мм) 1устройство		√		√	√
Дополнительные аксессуары	Стенд для балансировки круга
	Подвесной измерительный прибор
	Устройство для правки торцевой кромки
	Вертикальный стенд выравнивания (ширина 15мм 10мм)			√
	Гоизонтальный стенд выравнивания (ширина 15мм 10мм)			√
	Неподвижный люнет (ширина 15мм 10мм)			√
	Центрирующее устройство			√
	Полировщик коленчатого вала
	Устройство цифровой индикации
	Пневматические приводы пиноли задней бабки
