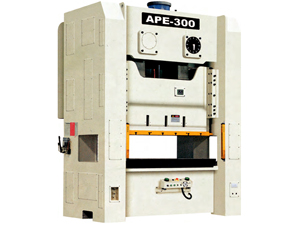

Двухкривошипный пресс типа H

Двухкривошипный пресс типа H

Главные особенности структуры
Симметрическое проектирование структуры «передние-задние стойки» в значительной степени уменьшает прогиб и особенно подходит для точной штамповки.
В данной машине не существует внутреннего углового прогиба, что значительно продлевает срок службы и снижает затраты на эксплуатацию
Структура высокой жесткости обеспечивает стабильную динамическую точность.
Высокий крутящий момент, закрытая муфта со смазкой потребляет минимальное содержание, снижает шум и загрязнение из-за частиц аэрозоля и продлевает срок подкладки
Многофункциональная система управления, которая удобна для пользователя, разработана для достижения простого интегрирования с автоматическим вспомогательным оборудованием.

Модель		11374		11375		11376		11377		11378
		APE-160		APE-200		APE-250		APE-300		APE-400
		S	H	S	H	S	H	S	H	S	H
Тоннаж	Тонн.	160		200		250		300		400
Точка набора номинального усилия	мм	6	3	6	3	7	3	7	3	7
Длина хода ползуна	мм	180	130	250	150	280	170	300	170	300
Число ходов ползуна в минуту	s.p.m	30-55	40-85	20-50	35-70	20-40	30-60	20-35	30-50	20-30
Высота штампа	мм	450	400	500	450	550	450	450	450	550
Длина регулировки хода ползуна	мм	100		120		120		120		120
Размер ползуна	мм	1600x650		1850x750		2100x900		2200x900		3100x1000
Размер подштамповой плиты	мм	1800x760		2200x940		2500x1000		2500x1000		3200x1000
Бортовое отверстие	мм	700x450		900x600		900x600		900x600		900x600
Главный двигатель	кВт	15		18		22		30		30
Устройство для регулирования ползуна	кВт/xp	0.75x4		0.75x4		1.5x4		1.5x4		1.5x4
Давление	кг/см2	5		5		5		5		5
Точность кривошипного пресса		GB(JIS)1 класс		GB(JIS)1 класс		GB(JIS)1 класс		GB(JIS)1класс		GB(JIS)1класс
