Радиально-сверлильный станок

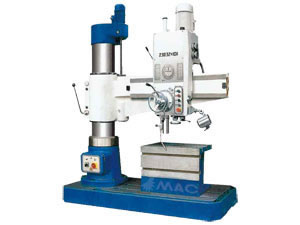

Радиально-сверлильный станок (RD4016)

Радиально-сверлильный станок --Стандартная комплектующая деталь
Рабочий стол формы коробки
Коническая втулка
Разъединяющий инструмент
Дрейф
Болт с петлей

Радиально-сверлильный станок--Вспомогательное оборудование
Быстрый смазочный шприц чем зажимный патрон
Стенд ноги(RD3207)

Радиально-сверлильный станок-параметры

	15103	15102-5	15102-4	15102-3	15102-1	15102
Модель	RD4016	RD3213	RD3210 RD4010	RD3209	RD3208 RD4008	RD3207 RD3207P
Maкс. Предельная глубина бурения (мм)	40	32	32/40	32	32/40	32
Расстояние от оси шпинделя до производящей линии колонны (мм)	350-1600	200-1300	300-1000	260-900	320-820	300-700
Диаметр колонны (мм)	350		240	220	200	150
Сужение шпинделя(мм)	MT4	MT4	MT4	MT4	MT4	MT3
Перемешение шпинделя (мм)	315	250	280	210	210	150
Скорость диапазона шпинделя (мм)	25-2000	71-1800	32-2500	75-1250	75-1220	100-1600
Ряд скорости шпинделя	16	8	16	6	6	8
Диапазон питаня шпинделя(мм/r)	0.04-3.2	0.13-0.54	0.10-1.25	0.05-0.16	0.1-0.25	0.08, 0.14, 0.23
Питания шпинделя	16	4	8	3	3	360
Maкс. Расстояние от передней части до рабочей поверхности корпуса (мм)	350-1250	264-1064	220-1000	250-1100	320-900	275-680
Размер рабочего стола (мм)	630x 500x500		600x450 x450	400x400 x350	400x400x350	250x250x250
Размер корпуса (мм)	2400x 1000x200		1710x 800x160	1500x 700x160	1370x 700x160	1050x 550x120 1200x 325x155
Общий размер (cм)	250x106 x265	204x75x236	176x80 x205	150x70x210	140x72x188	123x55x120 123x62x123
Мощность главного мотора (W)	3	2.2	2.2	1.5	1.5	0.75
G.W/N.W	4300/ 3500	2100/1600	2100/ 1600	1380/1250	1425/1200	475-380
Размер упаковки (cм)	2850x 133x302	187x97x220	187x97 x220	160x75x220	155x77x210	123x62x134
Старая модель	Z3040x16/1	Z3032x13	Z3032 x10/1 Z3040 x10/1	Z3032x9	Z3032x8/1 Z3040x8/1	Z3032x7 Z3032x7P
