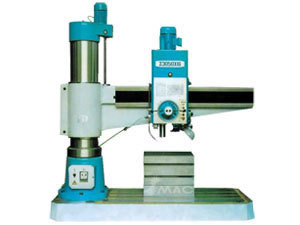

Радиально-сверлильный станок (Мультиплексные шпиндели)

Радиально-сверлильный станок (Мультиплексные шпиндели)

ER8	ER11	ER16	ER20
2.0-2.5	2.5-3.0	2-3	2-3
2.5-3.0	3.0-3.5	3-4	3-4
3.0-3.5	3.5-4.0	4-5	4-5
3.5-4.0	4.0-4.5	5-6	5-6
4.0-4.5	4.5-5.0	6-7	6-7
4.5-5.0	5.0-5.5	7-8	7-8
	5.5-6.0	9-8	9-8
	6.0-6.5	10-9	10-9
	6.5-7.0		11-10
			12-11
			13-12

Радиально-сверлильный станок (Мультиплексные шпиндели) --Стандартная комплектующая деталь
Рабочий стол формы коробки
Коническая втулка
Дрейф
Болты
Радиально-сверлильный станок (Мультиплексные шпиндели)-параметры

			15104-1	15104	15104-2
Модель			RD5013	RD5016	RD5020
Maкс. Диаметр свирления		мм	50
Расстояние от оси шпинделя до колонны	Maкс	мм	1300	1600	2000
	Mин	мм	350
Расстояние между кончиком шпинделя и рабочего стола корпусной поверхности	Maкс	мм	1050	1210	1250
	Mин	мм	350
Сужение шпинделя (Mорзе)			No.5
Перемещение шпинделя		мм	315
Скорость ступени шпинделя			16
Диапазон скорости шпинделя		r/мм	25-2000
Ступень питания шпинделя			16
Диапазон скорости шпинделя		мм/r	0.04-3.2
Мощность главного двигателя		kw	4
Напряжение		V	380, 440/220, 420
Частота		Hz	50, 60
Вес	N.W	kг	3000	3500	3525
	G.W	kг	3300	3850	3900
Общий размер (L x W x H)		cм	(219) 249(289) x 104 x (243) 284
Измерение (L x W x H)		cм	(260 ) 292(332) x 123(258) x 288
Старая модель			Z3050x13	Z3050x16	Z3050x20
