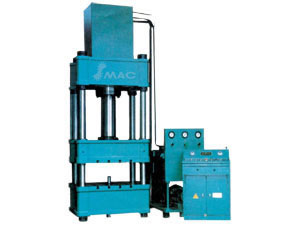

Гидравлический пресс простого действия

Гидравлического пресс простого действия -- Практическое применение
Пресс состоит из основной части и устройство контроля, которые соответственно формируются со структурой, силовым цилиндром, цилиндром нокаута, гидравлической системой и ведущим механизмом, нижним и верхним концевыми выключателями коаксиальной линии, секцией электрического регулирования и т.д.
Ведущий механизм включает в себя масляный бак, высоконапорный насос, систему регулирования низкого давления, вентильную арматуру. Система электроуправления разработана в соответствии с порядком работы гидравлического принципа. По предварительной настройке, последовательное выполнение операции может быть достигнут ведущий механизм через насосы, цилиндры, вентильную арматуру, бак и коаксиальную линию.
Пресс применяется для сжатия пластических материалов, например, порошка и формирования пластмассовых изделии и экструзии металла нагрев/охлаждение, вытяжки металлической пластины, штамповки, загибания, сваривания края, выправления, отжатия основания и т.д. Независимые ведущие структуры и Электрические устройства обеспечивают надежную работу с центрованной кнопкой управления. Настройка, работа в ручном режиме и полуавтоматический режим, три режима приводятся соответствующе вашему выбору.
Рабочее давление, скорость прессования, скорость разгрузки-подачи вниз и замедление скорости прессования могут быть соотвественно настроены по потребности.
По предварительной настройке, выведение из строя, не выведение из строя и извлечение могут быть вывезены с зависящей от давления или расстояния зависящего перемещения заглушки. В случае давления зависящего перемещения, основной цилиндр YAN32 типа прессует приступая к стабилизации давления, времени задержки и автоматического возврата.

Для пластмассы, форма продукции, может включить систему отопления на столе и нижней поверхности пресс-штемпеля, которые контролируются PID и DRO.
Гидравлического пресс простого действия - спецификация

Модель Спецификация		Единица	11601	11602	11603	11604	11605	11606	11607
			YAN32 -40	YAN32 -63	YAN32 -100	YAN32 -100A	YAN32 -160	YAN32 -200	YAN32 -315
Номинальное усилие		KN	400	630	1000	1000	1600	2000	3150
Усилие выбивки		KN	120	190	190	190	240	400	630
Maкс .гидравлическое рабочее давление		MПа	25	25	25	25	25	25	25
Ход пресс-штемпеля		мм	450	500	600	600	700	700	800
Ход выбивки		мм	150	200	200	200	200	250	300
Maкс.Естественное освещение		мм	700	800	900	900	1050	1100	1250
	Наклон	мм/с	40	100	22	180	120	100	100
Скорость пресс-штемпеля	Рабочее	мм/с	15	20	14	14	10	12	5
	Возврата	мм/с	50	60	47	60	60	52	60
Рабочая поверхность стола	левый-правый	мм	500	560	680	500	1000	1000	1200
	передняя-задняя часть	мм	460	500	580	460	800	900	1200
	левый-правый	мм	2000	2400	2500	2000	2700	2825	3235
Общее измерение	передняя-задняя часть	мм	1300	1400	1500	1300	1700	2060	2200
	Высота над поверхностью	мм	2600	3100	2950	2600	3400	3725	4295
Общая мощность двигателя		kВт	4	7.5	7.5	4	7.5	15	22
Вес		kг	2000	3000	4000	2000	6000	11000	14000



Модель Спецификация		Единица	11608	11609	11610	11611	11612	11613	11614	11615
			YAN32 -400	YAN32 -500	YAN32 -500C	YAN32 -630	YAN32 -800	YAN32 -1000	YAN32 -1250	YAN32 -1600
Номинальное усилие		KN	4000	5000	5000	6300	8000	10000	12500	16000
Усилие выбивки		KN	630	1000	1000	1000	1600	2000	2000	2000
Maкс .гидравлическое рабочее давление		MПа	25	25	25	25	25	25	25	25
Ход пресс-штемпеля		мм	800	900	900	900	800	900	900	900
Ход выбивки		мм	300	350	350	350	450	450	450	450
Maкс.Естественное освещение		мм	1300	1500	1500	1600	1600	1600	1600	1600
	Наклон	мм/с	100	100	100	100	80	80	80	80
Скорость пресс-штемпеля	Рабочее	мм/с	4	10	10	6	8	10	6	10
	Возврата	мм/с	60	60	60	50	50	50	45	50
Рабочая поверхность стола	левый-правый	мм	1200	1400	2370	1500	1500	1530	1700	2000
	передняя-задняя часть	мм	1200	1400	1450	1500	1400	1600	1600	1600
	левый-правый	мм	3235	4060	6500	4200	4800	5250	5250	5800
Общее измерение	передняя-задняя часть	мм	2200	3525	3800	4200	4000	3800	3800	4000
	Высота над поверхностью	мм	4500	4995	4740	5600	6000	5800	6000	6200
Общая мощность двигателя		kВт	22	45	45	45	60	75.5	75.5	75.5
Вес		kг	22000	25000	38000	34000	40000	48000	60000	82000
