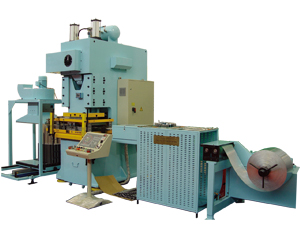

FPC серии

FPC серии

Основной состав линии: намотчик, алюминиевая фольга покрытая защитной сеткой, масляный бак, высокая скорость и высокая точность пресса, соединительное устройство, устройство сбора потерянного материала и электрической системы управления и т.д.

Такое производство использует систему управления PLC 2-4 шт., 6 станций заданного счетчика  и оснащает 10 групп контроллера камеры бесконтактного датчика, а также импортируемые электромагнитные клапаны ТЕС, которые могут удовлетворить счетчик фрезы и толщину счетчика в ходе производства плавника.

Спецификация прессового оборудования
Φ5*19.5*11.2*(6-24)R,
Φ7*21.0*12.7 20.5*12.7*(12-24)R,
Φ7.94*22.0*19.05*(12-18)R,
Φ9.52*25.4*22.0 25.0*21.65*(12-18)R,
Φ10.2*20.0*15.5*(12-24)R,
Φ12.7*31.75*27.5*(6-12)R,
Φ15.88*38.0*32.91 38.1*22.2(6-12)R,
Φ19.4*50.8*38.1*(4-8)R,
Φ20*34.0*29.5*(6-12)R,Φ25*(4-6)R.
Отдельная и движимая операционная система оборудована производством линии, которая очень удобная для работы.
Эксплуатационные свойства серии FPC.

Инверторный тип двигателя
Сенсорный экран
Безопасность
Устройство смазки и распыления масла
Дополнительные запчасти

Пункт Спецификация
RFP-45C RFP-55C RFP-65C RFP-85C
Номинальное давление kN 450 550 650 850
Ход при номинальном давлении мм 1.5 1.5 1.5 1.5
Автоматический ход мм 40-50 40-50 40-60 40-60
Рабочий ход S.P.M 100-220 100-200 100-160 100-150
Максимальная высота штампа мм 270 270 290 290
Регулирование высоты мм 70 70 80 80
Глубина зева мм 300-400 300-400 320-450 360-500
Расстояние между стойками мм 510 530 570 650
Размер плиты (L-RxF-B) мм 800x580 800x580 850x600 920x700
Толщина плиты мм 80 80 80 90
Размер плиты (L-RxF-B) мм 550x330 550x330 650x380 680x400
Отверстие для штемпеля (диаметр х глубина) мм Φ50x60 Φ50x60 Φ50x60 Φ50x60
Мощность главного двигателя kвт 5.5 5.5 7.5 7.5
Авто мотор kW Руководство/электрические Руководство/электрические YPE300- YPE300-S2
Двигатель размотчика MPa XWD2-29-0.75 XWD2-29-0.75 XWD2-29- XWD2-29-0.75
Вакуумный двигатель kвт Y90s-2-1.5 Y90s-2-1.5 Y90s-2-1.5 Y90s-2-1.5
Ширина материала мм 300-550 300-550 320-600 360-650
Длина стека мм 600-1200 600-1200 800-1500 800-1500
Высота сбора материала мм 600-750 600-750 600-800 600-850
Диаметр рулонного материала мм Φ75/Φ150 Φ75/Φ150 Φ75/Φ150 Φ75/Φ150
Внешний диаметр материала вращения мм Φ850 Φ850 Φ850 Φ850
Габаритные размеры (L-RxF-BxH) мм 7000x2500x2650 7000x2550x2650 7200x
2580x2950
7500x
2630x3100
Общий вес 6500 7000 7800 9500
Защита от перегрузки устройств Система гидравлической загрузки
