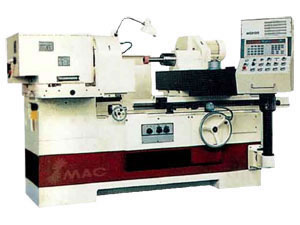

Внутришлифовальный станок

Внутришлифовальный станок

Внутришлифовальный станок имеет нижеперечисленную характеристику:
Система подачи и система компенсационной правки являются двумя независимыми системами, после смены нового шлифовального круга нет необходимости в корректировке станка. Систематичный цикл шлифования для контроля конечного размера заготовки.
Станок оснащен подскакивающим устройством, поэтому нет необходимости в повторной ручной установке станка после измерения или правки. Рабочий стол приводит в движение гидравлической системой. Бесступенчатая регулировка скорости..
Ручная или гидравлическая подача шлифовального круга.
Рабочий стол оснащен осевым устройством микродвижения для того, чтобы шлифовать торцевую поверхность внутришлифовальным шпинделем.
Тиристорный конвертер изменяет скорость шпинделя.
Постель станка имеет обработанную поверхность для установки люнета для шлифования длинных заготовок.
Внутришлифовальное устройство оборудовано приложением для шлифования торцевой поверхности, следовательно, инструмент высверления и шлифования торцевой поверхности могут быть оборудованы на одной установочной плите. Вращающаяся скорость шлифовального шпинделя составляет 18000р/мин. Наибольший внутренний диаметр шлифуемого изделия может достигнуть 20мм.
Внутришлифовальный станок - параметры

	Модель	Диаметр шлифования (мм)	Maкс. углубление шлифования (мм)	Рабочая погрешность (μm)			Общая мощность (кВт)	Вес (кг)	Примеч ание	Старая модель
				Округ лость	Цили ндрич ность	Шеро хова тость (Ra)
17401	IG5A	3-50	80	3	3	0.63	7.39	1200		M215A
17402	IGD5A	3-50	80	3	3	0.63	8.14	1300		MD215A
17403	IGK5	3-50	80	1	2	0.4	6.5	2500	CNC	MK215
17404	IG10C	6-100	150	3	5	0.63	4.14	1600		M2110C
17405	IGK10	15-100	125	3	3	0.63	7.5	4000	CNC	MK2110
17406	IGD10A	10-100	125	1	3	0.16	7.5	3500	Высокая точность	MGD2110A
17407	IG20A	50-200	200	3	8	0.63	8.6	3400		M2120A
17408	IGD20A	50-200	200	3	8	0.63	8.89	3500		MD2120A
17409	IGK20	50-200	200	3	5	0.63	8.5	3300	CNC	MK2120
17410	IGG20	50-200	200	1.2	3	0.16	9	3500	Высокая точность	MG2120
17411	IG50A	150-500	450	5	8	0.63	8.92	4500		M250A
17412	IG32C	20-320	280	15	15	1.25	11.47	6500		M2532C
17413	IGK10	30-100	80	2	3	0.4	10	5000	CNC	MK2710
17414	IG009A	45-160	750	20	8/200	0.8	6	6000		WX-009A
17415	IG031A	35-135	80			0.8	6.7	2500		WX-031A
17416	IG034A	155-250	50	10	20	0.8	4.5	6500		WX-034A
17417	IG42A	6	20	0.8	2	0.16	6.3	3000		WX-42A
17418	IG065	40-120	115-230			0.4	10	6500		WX-065
