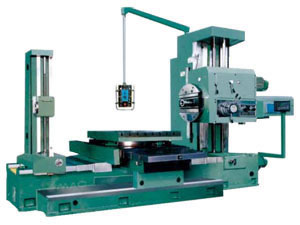

Горизонтально-расточный станок

Горизонтально-расточный станок

Горизонтально-расточный станок --Характеристика:

Устойчивость в структуре шпинделя, полный диапазон изменения скорости.
Гидравлический пред-набор принят там, где изменяется скорость шпинделя, периодичность подачи изменяется, годность в предприятие. Автоматический и централизованный режим принят в возвышение шпинделной бабки, продольной и поперек перемещение стола, ротационное смещение раскладки и скрепление, сокращение времени и трудового ресурса, практичности и надежности.
Электро-чувствительность системы размещения датчика осваивается в определения местоположения 4x90 стола, с высоким определением местоположения прецизионности. Включительное покрытие пластины протяжки принятое на прямое направление и верхнюю сторону низкого понижения, срок годности увеличен.
PLC принятый в электрическом контроле.
Типы B/1, 2, 3 изменены со вспомогательными направлениями, увеличением продольные перемещения.
Тип С двигатель инвертора, и моторное питание.

Горизонтально-расточный станок -- Стандартные принадлежности
Инструментальная оправка
Дубликат
Размалывание инструментальной оправки с коротким замыканием клина с длинной ручкой
Держатель инструмента для подрезной головки
Расточная оправка с точной шестигранной гайкой фундаментального болта с полировочным диском
Смазочный шприц с ручным приводом

Горизонтально-расточный станок--Дополнительные принадлежности
Размалывание инструментальной оправки для подрезной головки коробки скоростей
Расточный инструмент
Универсальный держатель расточного инструмента
Держатель расточного инструмента для подрезной головки короткого держателя расточного инструмента для подрезной головки длинного держателя расточного инструмента для подрезной головки обшивания изгиба
Ступенчатая прижимная рамка
Горизонтально-расточный станок-параметры

модель Specification			14701	14702	14703	14704	14705
			B(X)11B	B(X)11C	B(X)11C/B	BX11B2	BX611C/3
Диаметр расточного шпинделя		мм	110	110	130	110	110
Уклон шпинделя		-	MT6	MT6	метрический 80	Moрзе No6	Moрзе No6
Maкс. Вращающий момент шпинделя		N.м				1225	1225
Maкс. подрезка головной части		N.м				1960	1960
Maкс. Осевое усиление на шпинделя		N	13000	13000	13000	12250	12250
Maкс. перемещение расточного шпинделя		мм	550	550	550	600	600
Номер скорости шпинделя		-	18	18	18	22	22
Диапазон проскальзывания шпинделя		r/mин	12-950	12-950	12-950	8-1000	8-1000
Перемещение радиального суппорта		мм	160	160	160	180	180
Поверхность рабочего стола		мм	1320x1010	1320x1010	1320x1010	1100x960	1250x1100
Maкс. Допустимый груз на столе		kг	2500	2500	5000	2500	3000
Distance between spindle axis and table surface	Maкс	мм	900	900	900	900	1200
	Mин	мм	0	0	0	0	0
Table travel	Длинный	мм	1100	1100	1100	1000	1400
	Пересечение	мм	850	1200	1200	900	1600
Диапазон шпинделя, питание шпиндельной бабки и стола В период шпиндельного оборота		мм/rev				0.04-6/ 0.01-1.88	0.04-6/ 0.01-1.88
Мощность главного двигателя		kw	6.5/8	6.5/8	9/11	7.5	7.5
Полные измерения(Lx- WxH)		мм	4970 2100 3010	4970 2330 3010	4970 2330 3010	4910 2866 2750	5120 3380 3100
Вес станка		kг	10700	12500	12500	12500	1800
Старая модель			T(X)611B	T(X)611C	T(X)611C/B	TSPX6111B	TPX6111C/3



модель Specification			14706	14707	14708	14709	14710	14711
			BX11B/2	BX11B/3	BX13	BX13/2	BX13/3	BX13/4
Диаметр расточного шпинделя		мм	110	110	130	130	130	130
Уклон шпинделя		-	Moрзе No6	Moрзе No5	Moрзе No6	Moрзе No5	Meтрич 80	Meтрич 80
Maкс. Вращающий момент шпинделя		N.м	1225	1225	3136	3136	3136	3136
Maкс. подрезка головной части		N.м	1960	1960	4900	4900	4900	4900
Maкс. Осевое усиление на шпинделя		N	12250	12250	31360	31360	31360	31360
Maкс. перемещение расточного шпинделя		мм	600	600	900	900	900	900
Номер скорости шпинделя		-	22	22	24	24	24	24
Диапазон проскальзывания шпинделя		r/mин	8-1000	8-1000	4-800	4-800	4-800	4-800
Перемещение радиального суппорта		мм	180	180	250	250	250	250
Поверхность рабочего стола		мм	1100x960	1250x1100	1600x1400	800x1600	1850x1400	1600x1400
Maкс. Допустимый груз на столе		kг	2500	3000	8000	10000	8000	8000
Distance between spindle axis and table surface	Maкс	мм	900	1200	1400	1800	1400	1800
	Mин	мм	0	0	0	0	0	0
Table travel	Длинный	мм	1000	1400	1500	1500	2000	3000
	Пересечение	мм	1250	1600	1600	2000	1600	2000
Диапазон шпинделя, питание шпиндельной бабки и стола В период шпиндельного оборота		мм/rev	0.04-6/ 0.01-1.88	0.04-6/ 0.01-1.88	0.05-8/ 0.01-2	0.05-8/ 0.01-2	0.05-8/ 0.01-2	0.05-8/ 0.01-2
Мощность главного двигателя		kw	7.5	7.5	15	15	15	15
Полные измерения(Lx- WxH)		мм	4910 2870 2750	5120 3380 3100	6995 3647 3442	7149 4665 3800	6995 3647 3442	8665 4665 3800
Вес станка		kг	13000	18000	24000	25500	24500	27000
Старая модель			TSPX 611B/2	TSPX 611B/3	TSPX 6113	TSPX 6113/2	TSPX 6113/3	TSPX 6113/4
