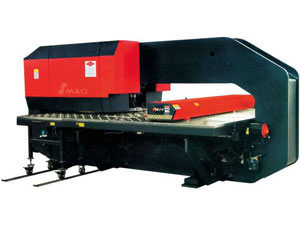

Револьверный дыропробивной пресс с ЧПУ

Револьверный дыропробивной пресс с ЧПУ

Револьверный дыропробивной пресс с ЧПУ

Станок оснащен высокоточной гидравлической операционной системой. Скорость и обороты являются переменными, скорость прессования достигает до 600HPM.
Высокоточный поперечный шариковый винт и односторонние направляющие специально оборудованы для осуществления передачи. Надежная система ЧПУ с цифровым серводвигателем переменного тока известной марки делают операцию более надежной.
Для более надежной работы станка также применяются импортированные основные пневматические детали. Высокоточный револьверный суппорт, полностью снабженный втулкой, улучшает эффективность и долговечность суппорта, в ассортименте имеются 24 или 32 станций.
Передовая рабочая технология и технология термической обработки применяются для инструментов для продлевания срока службы инструментов.

За счет секционированного червячного винта и зубчатого зацепления индиксирующее устройство станка достигает чрезвычайно высокую точность. Максимальный диаметр составляет 88.9мм. Легко приспособляемая конфигурация с длинными или короткими фрезами могут быть изготовлены по техническим требованиям Заказчика.
Закрытый тип рамы придает жесткость стилью станка. (300, 400, 500, 600, 800).

Револьверный дыропробивной пресс с ЧПУ -- Высокоскоростной гидроцилиндр
Гидравлическая система имеет высокую скорость, высокую эффективность и надежность. Переменная длина хода, быстрое опускание, медленная штамповка, высокоскоростное перемещение в обратном направлении и низкий шум. Это повышает периодичность штамповки в то же время вы получаете изделия необходимой формы.
Регулируемая длина хода подходит для прореза жалюзи, насечения рельефа, горячего прессования. Автоматическая антиперегрузка системы.

Револьверный суппорт
Верхняя и нижняя поверхность обрабатывается вместе специальным станком, чтобы выплнить станционное выравнение. Бушед снабжен двумя шпоночными пазами для ручного регулирования определенных инструментов.
нтиперегрузка системы.

Револьверный дыропробивной пресс с ЧПУ -- Обработанный авто- индекс
Комбинированием пояса синхронизации и привод червячного колеса можно получить высокую точность. Конструкция секционированного червячного колеса ликвидируют зазоры. Гибкая конструкция легко изменяет 2 индекса станции на 4. Максимальный диаметр составляет 88.9мм.

Револьверный дыропробивной пресс с ЧПУ --Высокоточные резаки
Сделаны из высококачественной легированной стали и имеют высокий срок службы. Демонтаж механизма с направляющей деталью для трансформирования свободной дырки. Простое рабочее пространство с малогабаритными борфрезами. Рабочий диапазон может быть расширен авто-индексированной станцией.
Специальные оборудования для раковин неправильной формы.

Гидравлический зажим
Приспособленный с плавучим пневматическим зажимом, может флотироваться во время движение листа вверх и вниз. Также поддерживает лист в хорошем состоянии.
Это зажимное приспособление захватывает невидимую зону, входит в зазоры между верхним и нижним суппортом. Это увеличивает производительность листа.

Револьверный дыропробивной пресс с ЧПУ -- Гидравлический зажим (дополнительно)
Станок приспособлен гидравлическим зажимом. Различного вида материалы могут быть установлены в зажиме, пресс может быть соответсвенно скорректирован. Тонкий зажим легко проникает в зазоры. Имеется устройство обнаружения контролируемое ЧПУ.

Револьверный дыропробивной пресс с ЧПУ -- Металлическая щетка и стальной стол
Лист во время штамповки полностью поддерживается металлической щеткой и стальным столом. Это снижает шум, вибрацию и разрушение поверхности листа. Защищает от царапывания.

Револьверный дыропробивной пресс с ЧПУ -- Централизированная система смазки
Эта система может смазать маслом в любое место. Уменьшать трение, увеличить срок службы движущих частей.

Револьверный дыропробивной пресс с ЧПУ -- Высокоточные шариковинтовая передача и линейные направляющие
Шариковая передача и линейные направляющие импортированы из Японии и Германии, гарантируют точность операции и ориентации.

Револьверный дыропробивной пресс с ЧПУ -- Автоматическое программное обеспечение (дополнительно)
Оснащен инструментом управления, автоматическим штамповальным прессом: передает изображения из CAD файлов, процессора, Process, библиотеки данных на инструменты, микросоединения, оптимизирован специальным инструментом, автоматической переустановкой.

Револьверный дыропробивной пресс с ЧПУ --Первоклассный контроллер ЧПУ
Станок оснащен первоклассным контроллеом и сервоприводом, более надежное применение станка.
Характеристика: Непосредственное программирование или внутристанционное программирование
Универсальный порт аппаратного средства RS232
Кодово-импусительное устройство семизамкнутого цикла в обратной связи
Сервоприводная система AC
Функция самодиагностики
Зажимное приспособление автоматической защитной G-код программой
Удаленная диагностика
Револьверный дыропробивной пресс с ЧПУ - параметры

Спецификации Ед.измерения HP-H300
Сила продавливания штампа KN KN 300
Макс.размеры обрабатываемого листа мм дюйм 1250 x 2500 50 x 100 1250 x 4000 50 x 160 1250 x 5000 50 x 200 1500 x 4000 60x 160
Макс.вес обрабатываемого листа кг фт 150 330 240 528 300 660 210 462
Макс.толщина листа мм дюйм 6.35 0.254 6.35 0.254 6.35 0.254 6.35 0.254
Макс.дыропробивной диаметр мм дюйм Φ88.9 Φ3.556 Φ88.9 Φ3.556 Φ88.9 Φ3.556 Φ88.9 Φ3.556
Количество инструментальных станций 24/32 24/32 24/32 24/32 24/32 24/32 24/32 24/32
Позиционная повторяемость мм дюйм ±0.10 ±0.004 ±0.10 ±0.004 ±0.10 ±0.004 ±0.10 ±0.004
Макс.ударная скорость hpm hpm 600 600 600 600 600 600 600 600
Скорость 25мм шагового перемещения hpm hpm 350 350 350 350 350 350 350 350
Макс.поперечная скорость м/мин дюйм/мин 85 3400 85 3400 85 3400 85 3400
Вращение револьверного суппорта rpm rpm 30 30 30 30 30 30 30 30
Количество координатной оси 4+1 4+1 4+1 4+1 4+1 4+1 4+1 4+1
Maкс. Вращающийся диаметр мм дюйм Φ88.9 Φ3.556 Φ88.9 Φ3.556 Φ88.9 Φ3.556 Φ88.9 Φ3.556
Давление сжатого воздуха мПа мПа 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6
Упаковочные размеры мм дюйм 5020x
2680
x2466
200.8
x107.2
x98.64
5020
x4000
x2466
200.8
x160
x98.64
5020
x5000
x2466
200.8
x200
x98.64
5770
x4000
x2466
230.8
x160
x98.64
Вес станка тонн фт 18 39600 19.5 42900 21 46200 22.5 49500
