Круглошлифовальный станок

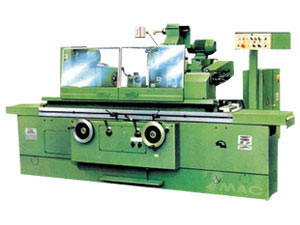

Круглошлифовальный станок (13704)

Данный станок разработан для шлифования наружного диаметра (НД) и внутреннего диаметра (ВД) цилиндрической и конической формы с точностью IT6 или IT5.
Рабочий стол движется гидравлически бесступенчатой скоростью или вручную. Подача шлифовальной головки осуществляется гидравлическим механизмом или ручным маховиком. Быстрый подвод и отвод шлифовальной головки, перемещение пиноли задней бабки, смазывание направляющей и винтового шпинделя управляется гидравлической системой.
Круглошлифовальный станок --Стандартные принадлежности
Демонтировочное инструмент для колеса1 устройство
Охлаждающая цистерна 1 устройство
Устройство для правки шлифовального круга 1 устройство Колесо с ребордой 1 устройство
Оправка балансировки колеса 1 устройство
Измерительная плита 1 устройство
Поводок 1 устройство
Выравнивающий клин 11,13 утюжков
Круглошлифовальный станок --Дополнительные принадлежности
Устройство радиусной правки 1 устройство Устройство для правки торцевой поверхности 1 устройство Устройство для позицирования 1 устройство Устройство балансировки колеса 1 устройство

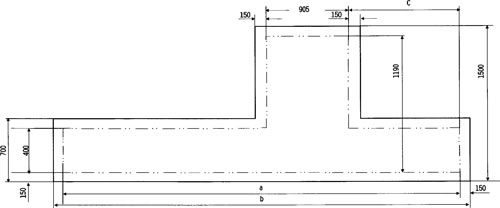

Круглошлифовальный станок--Основание

Размеры Спецификации	a	b	c
1000	2900	3200	624
1500	3950	4250	1149

Глубина основания зависит от свойства грунта, но глубина не должна быть менее 400 мм.

Fiche technique de la Круглошлифовальный станок :

Технические спецификации	Единица измерения	CG40	UCG40
Диаметр шлифования	мм	F15-F400
Макс.длина шлифования	мм	1000, 1500
Макс.вес заготовки	кг	150
Размеры шлифовального колеса	мм	F500 x 50 x F203
Общая мощность двигателя	кВт	8.975
Наружные размеры станка (Д x Ш x В)	мм	(3238, 4269) x 1760 x 1545
Размеры упаковки (Д x Ш x В)	мм	3530 x 1950 x 1960, 4470 x 2000 x 2010
Чистый вес машины	кг	4300, 5000
Общий вес машины	кг	4800, 5500
Рабочая погрешность
Округлость	мм	0.0025
Цилиндричность	мм	0.008
Шероховатость поверхности	mm	Ra0.32
Старая модель		M1340	M1440
