Круглошлифовальный станок

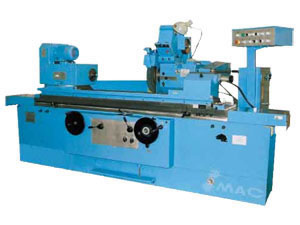

Круглошлифовальный станок (13703)

Станок разработан для шлифования наружной поверхности цилиндрической и конической формы с точностью IT6 и IT7.
Станок подходит для работы инструментального цеха, ремонтных мастерских, а также средне-мелкосерийного производства. Станок имеет следующие особенности: Возвратно- поступательное перемещение рабочего стола, быстрый подвод и увод шлифовальной головки, периодическая подача, выдвижная гильза заднего центра, гидравлический контроль смазывания рабочего стола, рычаг управления и коммутационный аппарат установлены на передней стороне станка, что облегчает эксплуатацию.
Круглошлифовальный станок -- Стандартные принадлежности
Охлаждающая цистерна 1 устройство
Демонтировочное инструмент для колеса1 устройство
Поводок 1 устройство
Оправка балансировки колеса 1 устройство
Устройство для правки шлифовального круга 1 устройство Внутренняя шлифовальная головка 1 устройство Измерительная плита 1 устройство Колесо с ребордой 1 устройство
Паралельный клин 16.19.20 устройств
Маслосборник 1 устройство
Центральная опора открытого типа 2 устройства (только для x 2000. 3000)
Круглошлифовальный станок -- Дополнительные принадлежности
Устройство для правки радиуса шлифовального круга 1 комплект
Полуцентр 1 устройство Устройство для правки торцевой поверхности 1 устройство Устройство для позицирования 1 устройство Устройство балансировки колеса 1 устройство
Внутришлифовальная головка 1 устройство
Круглошлифовальный станок - параметры

Технические спецификации					CG32A/UCG32B
Диаметр шлифования	Наружный круглый	С центральной опорой	Мин		мм	15
			Макс		мм	150
		Без центрального опора	Мин		мм	15
			Макс		мм	320
	Внутренний круглый	С центральной опорой	Мин		мм	16
			Макс		мм	125
		Без центрального опора	Мин		мм	16
			Макс		мм	125
Макс.длина шлифования		Наружный	мм		500, 750, 1000, 1500
		Внутренний	мм		125
Макс.вес заготовки			кг		150
Расстояние между центрами			мм		500, 750, 1000, 1500
Высота центра			мм		180
Ось заготовки			Морзе		M4
Ось пиноли			Морзе		M4
Перемещение пиноли задней бабки			мм		30
Мин.ручная подача			мм		0.0025
Авто-периодическая подача			мм		Да
Макс.градус вращения переднего рабочего стола		по часовой стрелке			3°
		против часовой стрелки			9°, 7°, 7°, 6°
Шлифовальный круг		Макс	мм		F400 x 50 x F203
		Мин	мм		F300 x 50 x F203
Скорость шлифовального круга			м/с		28-35
Скорость вращения шпинделя			р/мин		1870-1990
Maкс. Перемещение направляющей (вкл. гидравлическую ускоренную подачу/обратную подачу)			мм		270
Ускоренная/Обратная подача шлифовальной головки			мм		50
Градус вращения шлифовального круга					+30°
Размеры круга внутришлифовальной головки			Макс	мм	80 x 32 x 20
			Мин	мм	15 x 16 x 5
Общая мощность двигателя				кВт	7.475
Наружные размеры станка (Д x Ш x В)				мм	(2249,2718,3238,4269) x1760x1545
Упаковочные размеры				мм	(3450,3450,3530,4340) x2000x1960
Чистый вес				кг	3500, 3800, 4000, 4700
Общий вес				кг	4000, 4300, 4600, 5500
Рабочая погрешность
Равномерность диаметра в продольном сечении(мм)
A. Округлость (мм)		Округлость			Цилиндричность
Макс.длина шлифования(мм)		a (мм)			b (мм)
500, 750		0.0015			0.0015
1000, 1500		0.0025			0.008
Точность шлифования наружного круга на патроне (мм)
A. Округлость		мм			0.0025
Точность внутренней поверхности прошлифованной детали на патроне (mm)
A. Округлость		мм			0.0025
Цилиндричность		мм			0.01
Округлость		mm			Ra0.2
Старая модель					ME1332A/ME1432B
