Вертикально-сверлильный станок

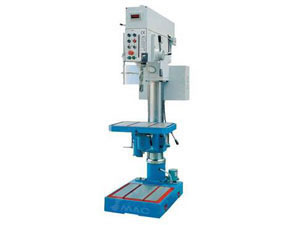

Вертикально-сверлильный станок (VDM50)

Вертикально-сверлильный станок --Стандартное устройство:
Сертифицирован ISO9001
Сертификат CE выдан TUV
CE, CSA, UL Одобрены главные электрические детали
Приспособление системы управления (кроме VDM50) Ремень системы управления (VDM50)
Автоматическое питание и подключение к системе (элекромагнитное сцепление), реализация автоматического питания и подключения к системе с помощью нажатия любой кнопки на рукоятке подачи
Измеритель скорости бесступенчатый (переменчивая скорость для VDM50) Предохраняет от перегрузка и его уменшения
Охладительная система
Цифровой экран скорости и глубины сверления(VDM50, VDM50A)Аварийная остановка
Предохранитель свирления с микро-переключателем
Подходящая нагрузка и разряд оборудования
Механический привод и инструкция подъемной системы рабочего стола(VDM50, VDM50A, VDM40)
Большая выполняющая зона рабочего стола
Новый дизаин и компактная конструкция
Поверхностный слой мотора из алюминиевого сплава
Передняя коробка может подниматься вверх и спускаться вниз, и озаглавен+450
(VDM32A)
Слияния питания и подключение к системе в моделях V D M 3 0 , V D M 3 2 , Это
такая же спецификация как на VDM30A, VDM32A соответственно

		14909	14910	14911	14912	14913	14914
Модель		VDM50	VDM50A	VDM40	VDM35A	VDM32A	VDM30A
Макс. объем свирления		2" 50мм	2" 50мм	1.58" 40мм	1.38" 35мм	1.26" 32мм	1.18" 30мм
Макс. объем питания		1.18" M30	1.18" M30	1.06" M27	0.95" M24	0.79" M20	0.79" M20
Макс. Подача шпинделя		7.11" 180мм	9.49" 240мм	7.11" 180мм	7.9" 200мм	6.32" 160мм	5.34" 135мм
Растояние от оси шпинделя колонны		14.23" 360мм	14.23" 360мм	14.23" 360мм	13.04" 330мм	13.83" 350мм	12.65" 320мм
Растояние от передней части шпинделя до рабочего стола		18.4" 460мм	18.4" 460мм	18.4" 460мм	24.9" 630мм	33.6" 850мм	24.51" 620мм
Растояние от передней части шпинделя до базовой таблицы		47.43" 1200мм	47.43" 1200мм	47.43" 1200мм	47.43" 1200мм	55.34" 1400мм	46.64" 1180мм
Макс. Перемещение рабочего стола		11.86" 300мм	18.97" 480мм	11.86" 300мм	20.55" 520мм	21.74" 550мм	21.74" 550мм
Вращение рабочего стола		+450	+450	+450	+450	+450	+450
Вращение коробки шпинделя						+450
Конус (Морзе)		MT4	MT4	MT4	MT4	MT4	(MT4 MT3 специаль- ный)
Скорость шпинделя		Бесступен- чатый 48-1500	12 42-2050	12 42-2050	12 70-2600	12 72-2600	12 72-2600
Диапазон подачи шпинделя		40.003"- 0.014" 0.08-0.35	40.003"- 0.014" 0.08-0.35	40.004"- 0.012" 0.1, 0.2, 0.3	30.004"- 0.012" 0.1, 0.2, 0.3	30.004"- 0.012" 0.1, 0.2, 0.3	30.004"- 0.012" 0.1, 0.2, 0.3
Эффективные размеры рабочего стола		20"x15" 510 x 380мм	20"x15" 510 x 380мм	20"x15" 510 x 380мм	18"x15" 450 x 390мм	20"x18" 500 x 450мм	20"x18" 500 x 450мм
Эффективная велицина базы		17"x17.3" 450 x 440	17"x17.3" 450 x 440	17"x17.3" 450 x 440	16"x15.6" 405 x 395	14.6"x14.2" 370 x 360	16"x15.6" 405 x 395
Диаметр колонны		6.32" 160мм	6.32" 160мм	6.32" 160мм	5.53" 140мм	4.74" 120мм	4.74" 120мм
3-Стадия AC мотора (YD112M-4/2)	Мощность	3.2/4hp 2.4/3kв	2.9/3.7hp 2.2/2.8kв	2.9/3.7hp 2.2/2.8kв	2/2.9hp 1.5/2.2kв	1.3/2hp 1/1.5kв	1.3/2hp 1/1.5kв
	Скорость	1440/2890	960/1450	960/1450	960/1450	960/1450	960/1450
Охлаждающий насос		6L/мин	6L/мин	6L/минn	6L/мин	6L/мин	6L/мин
Старая модель		Z5050	Z5050A	Z5040	Z5035A	Z5032A	Z5030A

		14912	14913	14914
MODELES		VDM35A	VDM32A	VDM30A
Perçage max		1.38"35mm	1.26"32mm	1.18"30mm
Capacité de tordage max		0.95" M24	0.79" M20	0.79" M20
Course max des broches		7.9"200mm	6.32"160mm	5.34"135mm
Distance entre broche et axe de colonne		13.04"330mm	13.83"350mm	12.65"320mm
Distance entre nez de broche et surface de table		24.9"630mm	33.6"850mm	24.51"620mm
Distance entre nez de broche et socle		47.43"1200mm	55.34"1400mm	46.64"1180mm
Course max de table		20.55"520mm	21.74"550mm	21.74"550mm
Pivotement de la table		+450	+450	+450
Orientation de la boite de vitesse			+450
Cône de broche (Morse)		MT4	MT4	(MT4 MT3
Vitesses de broche		12 70-2600	12 72-2600	12 72-2600
Plage des avances		3 0.004" -0.012" 0.1, 0.2 , 0.3	3 0.004" -0.012" 0.1, 0.2 , 0.3	3 0.004" -0.012" 0.1, 0.2 , 0.3
Dimension de la table		18"x15" 450 x 390mm	20"x18" 500 x 450mm	20"x18" 500 x 450mm
Dimension de socle		16"x15.6" 405 x 395	14.6"x14.2" 370 x 360	16"x15.6" 405 x 395
Diamètre de colonne		5.53" 140mm	4.74" 120mm	4.74" 120mm
Moteur AC triphasé (YD112M-4/2)	Puissance	2/2.9hp 1.5/2.2kw	1.3/2hp 1/1.5kw	1.3/2hp 1/1.5kw
	Vitesse	960/1450	960/1450	960/1450
Pompe de refroidissement		6L/min	6L/min	6L/min
Модельs antérieurs		Z5035A	Z5032A	Z5030A
