Вертикально-сверлильный станок

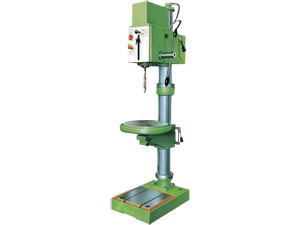

Вертикально-сверлильный станок (VDM3C)

Вертикально-сверлильный станок (VDM3C) --Приспособление:
Сверлильный шпиндель
Рычаг соединяющий сверлильный шпиндель
Короткая гильза для сужения корпуса режущего инстумента Призмы для сужения корпуса режущего инструмента
Фундаментный болт

		14905	14901	14902		14908	14903	14904
Модель Тех.характер		VDM3C	VDM25 VDM25A	VDM30AX VDM30X		VDM32X	VDM35X	VDM40X
Maкс.объем свирления		мм	25мм (1")	31.5мм (1.24")		32мм	35мм (1.38")	40мм (1.57")
Maкс. Объем питания		-	M20 (0.79")				M24 (0.94")	M27 (1.06")
Растояние от оси шпинделя до производящей линии колонны		240мм	240мм	315мм		280мм	350мм	350мм
Maкс. Растояние от передней части шпинделя до рабочей поверхности рабочего стола		830мм	830мм	685мм		760мм	640мм	635мм
Maкс. Растояние от передней части шпинделя до рабочей поверхности базовой плиты		1100мм	1200мм	1195мм		1270мм	1230мм	1225мм
Maкс. Перемещение по оси		110мм	135мм	135мм		140мм	160мм	180мм
Maкс. Изделия рабочего стола отдыха		600мм	480мм	580мм		460мм	600мм	450мм
Вращение коробка оси, рабочий стол						±450
Эффективная рабочая зона		Φ340	445x345 or Φ270	430x380		460x400	470x470	470x470
Конус шпинделя (Морзе)		No.3				No.4
Количество оборотов шпинделя		8	12
Скорость вращения шпинделя(rpm)		116-1428	80-2800				64-2280	50-1800
Количество подачи			3	3		3	3	4
Скорость подачи (mm/r)			0.12, 0.20, 0.32					0.1,0.2,0.3,0.4
Мотор	Мощность(KW)	0.85/1.1					1.5/2.2	2/2.4
	Напряжение (V)	220, 380, 400, 420, 440v
	Скорость (rpm)	960/1440rpm						1430/2860
Наружные размеры (LxWxH)		48x64x<>175	80x51x178	91x51.5 x180		103x60x195	108x60x95	103x60x195
Чистый вес /общий вес (kg)		260/310	325/450	380/495		580/750	560/680	580/750
Упаковка(LxWxH) (mm)		76x62x186	88x64x192	99x64x202		95x64x202	113.5x68.5x217	113.5x 68.5x217
20C погрузка (наборов)		18	20				16
Старая модель		H5-3C	(ZQSX5025) ZQSX5025A		Z5030A Z5030	ZQW5032	ZQ5035	ZQ5040A
