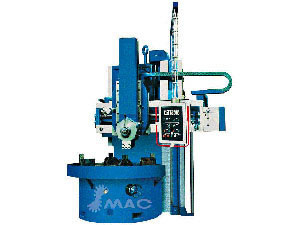

Токарно-револьверный станок с вертикальной головкой (одноколонный)

Токарно-револьверный станок с вертикальной головкой (одноколонный)

Одноколонный
Токарно-револьверный станок с вертикальной головкой (одноколонный)
Токарно-револьверный станок с вертикальной головкой --Описание:
Данная серия машины приспособлена для двигателей, гидротурбин, авиации, горного машиностроения, металлургии и общего машиностроения подходят для грубо и мелко обработки. Система питания (Φ2.5-Φ6.3m) движет переменным током, а также постоянным током. Система питания (Φ6.3-Φ8m) движет серво двигателем переменного тока.
Благодаря наличию мощного двигателя, станок позволяет производить нарезание различной резьбы на заготовках из черных и цветных металлов твердосплавным инструментом. Аксессуар для постоянной скорости резания могут быть присоединены к шпинделям DC и будет поставляться по специальному заказу пользователя.

Токарно-револьверный станок с вертикальной головкой-параметры

13001 13002 13003 13004 13005
Основные спецификации модель Unit VL518E x 8/2 VL5110E x 8/3 VL5112E x H/5 VL5116E x H/W VL5120E x H/W
Макс. Диаметр тьюринга Мм 800 1000 1250 1600 2000
Диаметр таблицы Мм 720 900 1010 1400 1800
dm 8 8 10/12.5/14 12.5/16
Max. вес изделия t 2 3 5 5/8 8/12
Макс .усилие резания правой суппорта на поперечине KN 20 25
Макс. Усилие резания левого суппорта на поперечине KN 15 20
Макс. Изгибающий момент KN . m 10 12.5 17.5 25 32
Скорость диапозона r/min 10-315 8-250 6.3-200 5-160 2.5-125
Диапозон скорости подачи mm/min 0.8-86
Диапозон интенсивного питания мм 570 670 700 915 1050
Быстрое перемещение резцедержателя Мм 650 800
Выталкиватель бокового суппорта Мм 500 630
Ветрикальный ход бокового суппорта Мм 810 810 970 980 1180
Быстрое пермещение резцедержателя mm/min 1800
Высота балки с навесными орудиями мм 40
Мощность основного двигателя KW 22 30 37
Габариты машины см 208 x 282 x 272 219 x 2891 x 351 236 x 247x 348 2083 x 287 x 387 321 x 405 x 420
Вес машины t 6.8 7.1 8.3/8.6/8.9 12.6/13.8/14.1 17.5/17.8
Прежняя модель CA518E x 8/2 CA5110E x 8/3 CA5112E x H/5 CA5116E x H/W CA5120E x H/W
