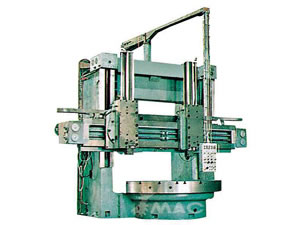

Токарно-револьверный станок с вертикальной головкой (двухколонный)

Токарно-револьверный станок с вертикальной головкой (двухколонный)

Токарно-револьверный станок с вертикальной головкой --Описание:
Данная серия машины приспособлена для двигателей, гидротурбин, авиации, горного машиностроения, металлургии и общего машиностроения подходят для грубо и мелко обработки. Система питания (Φ2.5-Φ6.3m) движет переменным током, а также постоянным током. Система питания (Φ6.3-Φ8m) движет серво двигателем переменного тока.
Благодаря наличию мощного двигателя, станок позволяет производить нарезание различной резьбы на заготовках из черных и цветных металлов твердосплавным инструментом. Аксессуар для постоянной скорости резания могут быть присоединены к шпинделям DC и будет поставляться по специальному заказу пользователя.

Токарно-револьверный станок с вертикальной головкой-параметры

		13006	13007		13008	13009		13010	13011		13012
Основные специф икации	модель	VL 5225E xH/W	VL 5231E xH/W		VL 5235E xH/W	VL5240E xH/W		VL 5250E xH/W	VL 5263E xH/W		VL 5280E xH/W
Макс. Диаметр поворта	мм	2500	3150		3500	4000		5000	6300		8000
.	Мм	2000/ 2250	2250 2500	2830	3150		3600	4000/4500		5700/7100
Макс. высота обрабаты ваемой детали	dm	16/20	15/20	20/25		31.5/25	31.5/25	29/38		40/50
Макс . вес обрабаты ваемой детали	t	10/12/20		32/40			50/63	50/63/80		125/160
Макс. Сила резания суппорта на по перечине	KN	35		50			63			80
Макс. Сила резания суппорта на по перечине	KN	30		40			50			63
Макс . вращающий момент	KN . m	63		80			160			315
Диапозон таблиц скоростей	r/min	AC: 2-63 (16steps)		AC: 1-50/ 1.25-63 (16steps) DC: 0.56-56(stepless)			DC: 0.42-42		DC: 0.34 -34	DC: 0.25-25
Диапозон интенс ивного питания	mm/min	0.25-90 (18steps)		0.1-2000 (stepless)			0.05-200 (stepless)			0.08-200 (stepless)
Ход поршня правого суппорта на поперечине	mm	1000		1250			1600/2000			2500
Ход поршня левого суппорта на поперечине	mm	1000		1250			1600/2000			2500
Быстрое переме щение резцед ержателя	mm/min	1560		2000			2500			2400
Высота балки с новесными орудиями	мм	40		40			50			80
Мощность двигателя	KW	AC: 55		AC: 50 DC: 75			DC: 75			DC: 110
Габариты м ашины (L x W x H)	cm	504x 440 x435 /485	584 x504 x435 /670	696 x440 x615 /670	752 x639 x615 /670	831 x566 x615 /670	940 x655 x810 /995	1001 x686 x870 /995	1131 x752 x870 /996	1560 x816 x1260 /1360	1730 x 901 x1260 /1360
Вес машины (Approx.)	t	32/33	36/37	50/51	52/53	58/59	117/119	128/ 130 /132	148/ 150 /152	250/255	300/305
Прежняя модель		C5225E xH/W	C5231E xH/W		C5235E xH/W	C5240E xH/W		C5250E xH/W	C5263E xH/W		C5280E xH/W
