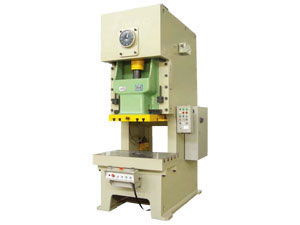

Однокривошипный пресс типа C

Однокривошипный пресс типа C
Однокривошипный пресс типа C -- Главная особенность структуры:
Сталь-сварная рама, мощная жесткость и мелкий процент деформации.
Шестерка-сторона длинного прямоугольного проводка пресс- штемпеля с высокой точностью перемещения и высокой точности, растягивание службы заглужки. Пневматическая сухая комбинация трения тормоза с захватами, низкий уровень шума, длительный срок службы, в целях обеспечения надежной безопасности и гибкий механизм. Гидравлические устройства защиты от перегрузки достижения высокой чувствительности в эффективную защиту от перегрузки, чтобы обеспечить удобное и надежное функционирование.
Автоматическая система смазки консистентными веществами , чтобы обеспечить бесперебойную работу машины.
ПЛК электрическая система управления позволяет различным автоматическим оборудованием перепрограммировать в соответствии с различными требованиями и выполнять различные функции, чтобы обеспечить высокую надежность и высокую приспособляемость.
Непредвиденная остановка точностью до миллиметра, и одним непрерывным движением. Фото электрической протектора, ось крутящее усилие на выходе трансмиссии, подачи, воздушной подушке и другие дополнительные аксессуары доступны для объекта приводной прессы с учетом требований пользователей.

Однокривошипный пресс типа C -- спецификация

Модель Технические промысловые Изделие			11100		11101		11102		11103		11104		11105
			PSC-25		PSC-45		PSC-60		PSC-80		PSC-110		PSC-125
			L	S	L	S	L	S	L	S	L	S	L	S
Удельная нагрузка		kN	250		450		600		800		1100		1250
Ход удельной нагрузки		мм	2.8		3.2		4		4.5		5		5
Ход пресс-штембеля		мм	80	50	100	70	120	80	140	90	160	100	160	100
Ходы	Переменный	S.P.M	70- 100	80- 130	60- 90	70- 110	50- 80	60- 100	40- 75	50- 90	35- 70	45- 80	35- 65	45- 80
	Одиночный	S.P.M	90	110	80	100	70	90	60	80	60	80	55	70
Maкс. Высота комплект кулачков		мм	250	265	270	285	300	320	320	345	350	380	370	400
Регулировка высоты кулачков		мм	50		60		70		80		90		90
Глубина зева		мм	210		225		270		290		350		370
Расстояние между стояками		мм	450		500		560		590		680		710
Размер стола	L-R	мм	700		810		870		1000		1090		1120
	F-B	мм	400		440		520		560		680		720
	Толщина	мм	85		110		130		130		160		160
Размер раскрытие стола	Диаметр	мм	F100		F150		F150		F150		F160		F160
Нижний размер пресс-штембеля	L-R	мм	360		410		480		560		620		620
	F-B	мм	250		340		400		430		520		520
Отверстие прессы Корпуса	Диаметр	мм	F40		F50		F50		F60		F70		F70
	Толщина	мм	60		60		60		80		80		80
Мощность односкоростного двигателя		kВт	3		5.5		5.5		7.5		11		11
Мощность переменчивого двигателя		kВт	3		5.5		7.5		7.5		11		15
Общее измерение	F-B	мм	1350		1410		1650		1915		2200		2300
	L-R	мм	950		1080		1200		1385		1419		1480
	Высота	мм	2160		2300		2570		2820		3190		3220
Общий вес		kг	3100		3850		5500		7500		9830		12000
Старая модель			JH21-25		JH21-45		JH21-60		JH21-80		JH21- 110		JH21-125



Модель Технические промысловые Изделие			11106		11107		11108		11109		11110
			PSC-160		PSC-200		PSC-250		PSC-315		PSC-400
			L	S	L	S	L	S	L	S	L	S
Удельная нагрузка		kN	1600		250		2500		3150		4000
Ход удельной нагрузки		мм	6		6		7		8		8
Ход пресс-штембеля		мм	180	110	200	130	220	150	250	180	250	180
Ходы	Переменный	S.P.M	30- 55	35- 70	25- 50	30- 60	25- 45	30- 50	25-45		25-40
	Одиночный	S.P.M	50	60	45	50	40	45	35		30
Maкс. Высота комплект кулачков		мм	400	435	450	485	500	535	550	585	550	585
Регулировка высоты кулачков		мм	100		110		110		120		120
Глубина зева		мм	390		430		450		480		480
Расстояние между стояками		мм	720		900		950		1050		1050
Размер стола	L-R	мм	1170		1390		1500		1700		1850
	F-B	мм	760		840		880		940		940
	Толщина	мм	165		200		200		200		200
Размер раскрытие стола	Диаметр	мм	F180		F200		F250		F250		F250
Нижний размер пресс-штембеля	L-R	мм	700		880		930		1000		1000
	F-B	мм	580		650		700		720		720
Отверстие прессы Корпуса	Диаметр	мм	F70		F70		F70		F70		F70
	Толщина	мм	100		100		100		100		100
Мощность односкоростного двигателя		kВт	15		15		22		30		37
Мощность переменчивого двигателя		kВт	15		22		30		37		37
Общее измерение	F-B	мм	2355		2690		2830		3400		3800
	L-R	мм	1515		1630		1750		1950		2200
	Высота	мм	3250		3810		3930		4100		4300
Общий вес		kг	13800		20330		24000		34700		43000
Старая модель			JH21-160		JH21-200		JH21-250		JH21-315		JH21-400
