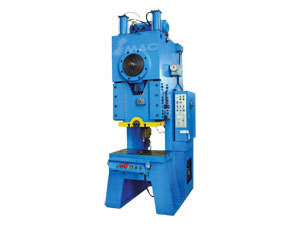

Пресс с регулируемым ходом типа C

Пресс с регулируемым ходом типа C

Пресс с регулируемым ходом типа C -- Главная особенность структуры:
Стально-сварная рама, высокая жесткость и меньшей деформации, обеспечение возможностей для ношение тяжелые нагрузки. Регулируемый ход пресс-штембля в 8 редукторов, чтобы соответствовать пробойнику обработки для различных заглушек. Восьмерка-сторона длинного прямоугольного проводка пресс- штемпеля с высокой точностью перемещения и высокой точности, растягивание службы заглушки.
Пневматическая комбинация трения тормоза с захватами, низкий уровень шума, длительный срок службы, в целях обеспечения надежной безопасности и гибкий механизм. Автоматическая тонкая масляная система смазывания, чтобы обеспечить бесперебойное функционирование.
Гидравлические устройства защиты от перегрузки достижения высокой чувствительности в эффективную защиту от перегрузки, чтобы обеспечить удобное и надежное функционирование.
Автоматическая корректировка установки высоты заглушки отмечены удобностью операции (за исключением 25Т).
ПЛК электрическая система управления позволяет различным автоматическим оборудованием перепрограммировать в соответствии с различными требованиями и выполнять различные функции, чтобы обеспечить высокую надежность и высокую приспособляемость.
Непредвиденная остановка точностью до миллиметра, и одним непрерывным движением. Фото электрической протектора, ось крутящее усилие на выходе трансмиссии, подачи, воздушной подушке и другие дополнительные аксессуары доступны для объекта приводной прессы с учетом требований пользователей.
Пресс с регулируемым ходом типа C -- Таблица данных регулируемого ходов
Единица: мм

	PSCS-16	PSCS-25A	PSCS-45A	PSCS-63A	PSCS-100A/125	PSCS-160A	PSCS-200	PSCS-250
1	8.3	10.4	11.5	12.5	14.6	16.5	18.7	22.9
2	24.7	30.9	34	37.1	43.3	49.5	55.6	68
3	40	50	55	60	70	80	90	110
4	53.5	67	73.7	80.4	93.8	107.2	120.6	147.4
5	64.7	80.9	89	97	113.3	129.4	145.6	178
6	73	91.3	100.4	109.6	127.8	146	164.3	200.9
7	78	97.8	107.6	117.4	136.9	156.5	176	215
8	80	100	110	120	140	160	180	220
Старая модель	JL21-16	JL21-25A	JL21-45A	JL21-63A	JL21-100A/125	JL21-160A	JL21-200	JL21-250

Модель главные спецификации Изделие			11201	11202	11203	11204	11205	11205-1	11206	11207	11208	11209	11210
			PSCS-16	PSCS-25A	PSCS-45A	PSCS-63A	PSCS-100A	PSCS-125	PSCS-160A	PSCS-200	PSCS-250	PSCS-315	PSCS-400
Удельная нагрузка		kN	160	250	450	630	1000	1250	1600	2000	2500	3150	4000
Ход удельной нагрузки		мм	3	3	4	4	5	5	6	7	8	8	8
Ход пресс- штембеля		мм	8.3-80	10.5-100	11.5-110	12.5-120	14.6-140	15-140	16.5-160	18.7-180	21-220	250	250
Ходы		S.P .M	85-140	70-120	60-100	50-80	45-65	42-60	35-55	30-50	30-45	25-40	25-35
Maкс. Высота комплект кулачков		мм	220	250	290	300	360	400	460	480	500	550	550
Регулировка высоты кулачков		мм	50	50	70	80	90	90	100	100	120	120	120
Глубина зева		мм	170	185	235	260	320	320	330	410	410	480	480
Расстояние между стояками		мм	360	440	510	570	570	600	690	690	820	840	1000
Размер стола	L-R	мм	600	700	800	850	1000	1100	1200	1350	1400	1700	1850
	F-B	мм	320	350	450	500	630	630	650	800	800	940	940
	Толщина	мм	60	70	80	90	125	150	180	200	200	200	200
Размер раскр ытие стола	Диаметр	мм	F110	F110	F110	F125	F125	F140	F160	F180	F180	F250	F250
Нижний размер пресс-штем беля	L-R	мм	400	460	500	600	700	700	760	900	950	1300	1300
	F-B	мм	240	270	300	350	400	400	450	570	620	720	720
Отвер стие прессы Корпуса	Диаметр	мм	F30	F40	F50	F50	F60	F60	F70	F70	F70	F75	F75
	Толшина	мм	50	60	60	60	80	80	80	80	100	100	100
Мощность односкоростного двигателя		kВт	2.2	2.2	5.5	5.5	7.5	11	11	15	22	30	37
Мощность переменчивого двигателя		kВт	2.2	3	5.5	7.5	11	15	15	22	30	37	37
Общее измер ение	F-B	мм	1050	1260	1330	1550	1760	1860	1900	2650	2900	3500	3900
	L-R	мм	780	980	1000	1145	1320	1400	1410	1500	1600	2250	2250
	Высота	мм	2100	2300	2650	2870	3080	3150	3550	3950	4150	4250	4310
Общий вес		kг	2500	3000	4200	6200	9200	10500	14300	21000	25000	34700	43000
Старая модель			JL21-16	JL21-25A	JL21-45A	JL21-63A	JL21-100A	JL21-125	JL21-160A	JL21-200	JH21-250	JL21-315	JL21-400
