Расточный станок-Фрезерный станок

Плоскошлифовально-фрезерный станок
Основание универсального шпинделя
Расточный шпиндель 150
Расточный шпиндель 110
Расточный шпиндель 84
Бурильная штанга 68
Бурильная штанга 55
Бурильная штанга 44
Бурильная штанга 22
Фрезерная головка 250
Шлифовальная головка 320
Бабка Бурения и рассверливания расточного измерителя охлаждающей коробки
Внутренний микрометр
V-типный цилиндр образная оправка
Быстрая цилиндр образная оправка

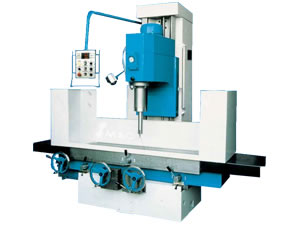

Плоскошлифовально-фрезерный станок - параметры

		14601	14602	14603
		BGM170	BGM200	BGM250
Maкс. Диаметр расточения	мм	Φ170	Φ200	Φ250
Maкс. глубина расточения	мм	400	500	500
Maкс. Зона сверления	мм	480 x 1000
Maкс. фрезерная зонa	мм	400 x 1000
Maкс. Диаметр бурения и рассверливания	мм	50
Скорость шпинделя	r/мин	120-1200
Питание шпинделя	мм/мин	10-700
Скорость быстрого перемещения шпинделя	мм/мин	10-700
Перемещение шпинделя	мм	760
Расстояние между торцом шпинделя и столом	мм	20-720
Расстояние между осью шпинделя и опорной части вертикальной плоскости	мм	365
Питание продольного стола	мм	32-1350
Скорость быстрого перемещения продольного рабочего стола	мм	32-1350
Перемещение рабочего стола	мм	150
Перемещение широтного стола	мм	200
Измерение стола (W x L)	мм	500 x1250	500 x1500	500 x1500
Главный мотор	мм	3-5.5
Расточный	мм	Ra 1.6
Фрезерный	мм	Ra 3.2
Шлифовальный	мм	Ra 0.8
Общие размеры станка (L x W x H)	мм	2600 x 1630 x 2300
Размеры упаковки (L x W x H)	мм	1900 x 2250 x 2280
N.W./G.W.	kг	3300/3600	3500/380	3500/3800
Старая модель		TXM170A	TXM200A	TXM250A

Плоскошлифовально-фрезерный станок-- СТАНОЧНЫЕ ПРИСПОСОБЛЕНИЯ

FIG. NO.

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

BGM 170

●

▲

●

●

▲

▲

●

●

▲

●

●

▲

▲

▲

BGM 200

●

▲

▲

●

●

▲

▲

●

●

▲

●

●

▲

▲

▲

BGM 250

●

▲

▲

▲

●

●

▲

▲

●

●

▲

●

●

▲

▲

▲

Комментирование

Стандартные принадлежности

Приспособление для втулки и цифрового индикатора служит в случае смещение стола, когда другие шпиндели могут оснащать удобными нуждами пользователя.

Специальные принадлежности
