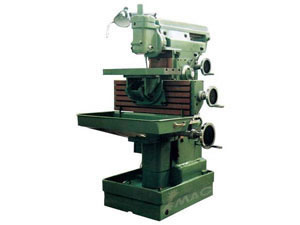

Фрезерный станок для инструментальных работ (13501, 13501-1)

Фрезерный станок для инструментальных работ --Применение:
Универсальный фрезерный станок для инструментальных работ может выполнять такие как размалывание, сверление, резание в торец, прорезание канавок и т.д. Подходит для механизированной резки, обработки, штамповки, прессовки и другой фигурации. При помощи различных специальных приспособлений, станок может обработать различные компоненты, такие как дуга, шестерни, стойки и т.п.

Фрезерный станок для инструментальных работ--Характеристика
Оригинальная структура, многосторонность, высокая точность, легкая эксплуатация.
Различные приспособления расширяют круг применения и повышают уровень технической эксплуатации.
Модель XS8126C: программируемая система цифрового дисплея, разрешающая способность до 0.01мм.

Фрезерный станок для инструментальных работ---Дополнительные принадлежности
Универсальный стол, Вращающийся стол для обработки под различными углами, Паралельные тиски
Разделительная головка, Долбежная головка, Штатив буровой машины, Фрезерный резец.
Фрезерный станок для инструментальных работ-параметры

		13501/13501-1
Основные спецификации		TM26C/TM26B
Площадь стола (ШxД)		280x700мм
Расстояние от осевой линии горизонтального шпинделя до рабочего стола	Первая монтажная позиция	35-385мм
	Вторая монтажная позиция	42-392мм
	Третья монтажная позиция	132-482мм
Расстояние от торца вертикального шпинделя до осевой линии горизонтального шпинделя		95мм
Расстояние от торца горизонтального шпинделя до осевой линии вертикального шпинделя		131мм
Вертикальное перемещение гильзы вертикального шпинделя		200мм
Скорость горизонтального шпинделя (8оборотов)		80мм
Диапазон скорости вращения горизонтального шпинделя (8оборотов)		110-1230rpm
Скорость поворота вертикального шпинделя		150-1660rpm
Скорость вертикального вращения (8 оборотов)		ISO40/Морзе No.4
Угол поворота вертикального шпинделя		45
Продольное перемещение стола		350мм
Вертикальное перемещение стола		350мм
Подача стола в продольном и вертикальном направлениях и горизонтального шпинделя в поперечном направлении		25-285мм
Ускоренное перемещение стола в продольном и вертикальном направлениях		1000мм/мин
Основной двигатель		3кВт
Двигатель охлаждающего насоса		0.04кВт
Наружные размеры (ДxШxВ)		1450x1445x1650мм
Чисый/ Общий вес		C-1410/2200 B-1180/2100
Упаковочные размеры для экспорта		170x127x198см
Старая модель		X8126C/X8126B
