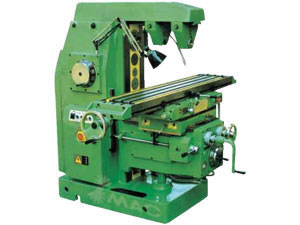

Универсальный консольно-фрезерный станок

Универсальный консольно-фрезерный станок
(HUM30A)
Универсальный консольно-фрезерный станок--Стандартные принадлежности
Фрезерная оправка
Инструменты
Отжимной болт
Руководство

Универсальный консольно-фрезерный станок--Дополнительные принадлежности
Универсальная фрезерная бабка
Вращающийся стол
Машинные тиски
Зажимная втулка патрона

Универсальный консольно-фрезерный станок-параметры

		13201	13201-1	13210	13205
модель		HUM30A	HUM30A/L	HUM24	HUM25
размеры рабочего стола	мм	300 x 1150	300 x 1500	240 x 810	250 x 900
T- шлицы (N x W x D)	мм	3 x 18 x 70	3 x 18 x 70	3 x 14 x 54	3 x 14 x 54
Продольное перемещение X	мм	680	780	480	500
Поперечное перемещение Y	мм	235	235	165	165
Вертикальное перемещение Z	мм	400	400	300	300
Макс. Градус вращения рабочего стола	-	-	-	±45°	±45°
Диаметр оправки	мм	Ø22 Ø27	Ø22 Ø27	Ø22 Ø27	Ø22 Ø27
Мин.расстояние между центром шпинделя и рабочим столом	мм	-	-	60	60
Конус шпинделя		MT4 7:24	MT4 7:24	MT3 or 30# 7:24	MT3 or 30# 7:24
Количество оборотов шпинделя		12	12	6	12
Скорость вращения шпинделя	r/мин	35-1600	35-1600	31-570	32-1250
Расстоягие между центром шпинделя и колонкой	мм	-	-	160	160
Количество подачи шпинделя		14	14	6	6
Скорость подачи шпинделя: Продольно X	мм/мин	12-720	12-720	7.3-111.9	5.6-181
Перпендикулярно Y	мм/мин	12-720	12-720	14.9-226.3	11.3-146.2
Вертикально Z	мм/мин	4-240	4-240	6-90.4	4.5-146.2
Мощность основного двигателя	кВт	4	4	1.5	2/2.4
Скорость основного двигателя	r/мин	440rpm	440rpm	1430	1430
Мощность охлаждающего насоса	кВт	40w,2500rpm	40w,2500rpm	0.12	0.12
Наружные размеры	мм	1690 x 1535 x 1630	1690 x 1535 x 1630	1400 x 1240 x 1478	1400 x 1330 x 1478
Упаковочные размеры	мм	-	-	1500 x 1340 x 1760	1500 x 1340 x 1760
Чистый вес	кг	2100	2900	1200	1300
Старая модель		X6130A	X6130A/L	X57-3C	X6125A
