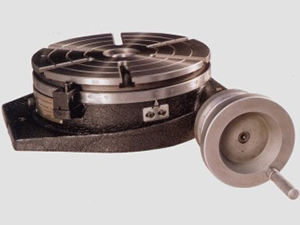

Мини-поворотный стол

Горизонтально-вертикальный поворотный стол является одним из основных аксессуаров набора домашних инструментов и фрезерного станка для бытового применения. Миниатюрный поворотный стол используется в устройстве фрезерного станка для индексного фрезерования, растачивания, круговой резки, проточки втулки, и т.д. Поворотный стол при совокупном использовании с задней бабкой подходит для выполнения комплексных операций по круговой индексной фрезеровке и расточке.

Параметр	3´´	4´´	5´´
Диаметр стола, мм	Φ76.2	Φ110	Φ127
Центральное отверстие (конус Морзе)	MT2	MT2	MT2
Высота центра для вертикальной установки, мм	59	81.5	90
Ширина T-слота, мм	8	12	12
Прилежащий угол Т-слота стола	90°	120°	120°
Ширина установочной клавиши, мм	12	12	12
Модуль червячной передачи	1	1	1
Передаточное отношение червячной передачи	1:36	1:72	1:72
Цена деления стола	360°	360°	360°
Угол поворота стола с одним оборотом червячного винта	10°	5°	5°
Максимальная несущая способность (при горизонтальном положении стола), кг	100	150	200
Максимальная несущая способность (при вертикальном положении стола), кг	50	75	100
