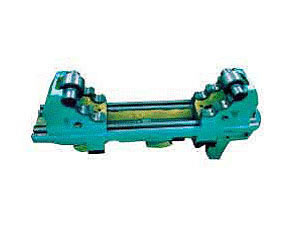

Крупногабаритный токарно-винторезный станок

Крупногабаритный токарно-винторезный станок
Крупногабаритный токарно-винторезный станок-параметры

Тип Основные параметры		22801	22802	22803	22804	22805	22806	22807	22808	22809	22810	22811
		CW61 100E CW62 100E	CW61 125E CW62 125E	CW61 140E CW62 140E	CW61 125 CW62 125	CW61 140 CW62 140	CW61 160 CW62 160	CW61 180/1 CW62 180/1	CW611 25/2	CW61 140/2	CW61 160/2	CW61 180/2
Макс . наибо льшии диаметр обработки над станиной	Мм (in)	1000 (40)	1200 (50)	1400 (56)	1250 (50)	1400 (56)	1600 (64)	1800 (72)	1250 (50)	1400 (56)	1600 (64)	1800 (72)
Макс . Наибольший диаметр обрабаты ваемой заготовки (над суппортом)	Мм (in)	1250 (50)	1500 (60)	1650 (66)	1750 (870)	1930 (77)	2100 (84)	-	-	-	-	-
Макс . диаметр устанав лтваемой детали	Мм (in)	650 (26)	900 (36)	980 (38)	900 (36)	1100 (44)	1280 (51)	1480 (59)	880 (35)	1080 (43)	1280 (51)	1480 (59)
Максим альное длина обточки	Мм (in)	1500-16000 (60-640)			1500-16000 (60-640)				1500-16000 (60-640)
Макс. вес межцен трового расстояния	Кг	6000, 8000			8000, 10000				15000, 18000
	Мм (in)	755 (30)			970 (39)				970 (39) (Heavily)
Передний конец шпинделя No .	ISO	A2-15			A2-15				A2-15
Диаметр шпинделя переднего подшибника	Мм (in)	200 (8)			200 (8), 220 (8.8)				240 (9.6), 280 (11.2)
Отверстие шпинделя	мм (in)	130 (5.2) 100 (4)			130 (5.2), 100(4)				100 (4)
Конусоо бразное отверстие шпинделя		Metric No.140			Metric No.140				140, 1:7
Скорсть шпинделя		Ручное управление							Manual operating
Диапозон скорости шпинделя	r/мин	3.15-3.15	2.5-250(2.200)		2.5-250(2.200)				2-200
Мощность основного мотора	kw	AC22			AC22				DC37/DC49
Быстрая скорость движения двигателя	kw	1.5			1.5				1.5
Секция стержня резца	Мм (in)	45 x 45 (1.8 x 1.8)			45 x 45 (1.8 x 1.8)				45 x 45 (1.8 x 1.8)
Угол качания верхней части суппорта		90			90				90
	мм (in)	-		200(8)	-	200(8)			200(8)
Поворотная часть суппорта	Мм (in)	200(8)		400(16)	200(8)	400(16)			400(16)
Передача вертикального суппорта	Мм (in)	520(21)		720(28)	880(35)				880(35)
Быстрая скорость продольной балки верхней части суппорта	мм/ min	935			935				935
Быстрая скорость поперечной	Мм/ мин	1870			1870				1870
Быстрая скорость относящийся длине	Мм/ мин	3740			3740				3740
Метрическая резьба и номер диапозона	Мм	45, 1-120			45, 1-120				45, 1-120
	T.P.I.	42, 30-1/4			42, 30-1/4				42, 30-1/4
Модульная резьба и номер диапозона	мм	46, 0.5-60			46, 0.5-60				46, 0.5-60
Диамет рическа резьбаи номер диапозона	D.P.	48, 60-0.5			48, 60-0.5				48, 60-0.5
Количество и диапазон продольных каналов	m/rev	97, 0.064-12			97, 0.064-12				97, 0.064-12
Количество и диапазон поперечных каналов	m/rev	97, 0.032-12			97, 0.032-12				97, 0.032-12
	m/rev	97, 0.016-6			97, 0.016-6				97, 0.016-6
Диаметр пиноля задней бабки	Мм (in)	160 (6.4)			160 (6.4)				160 (6.4)
Коническое отверстие пиноля задней бабки		Metric No. 80, Morse No.6			Metric No. 80, Morse No.6				Metric No. 80, Morse No.6
Перемещение пиноля задней бабки	мм (in)	300 (12)			300 (12)				300 (12)
Вес токарного станка 3m	Кг	10800	11500	12300	11200	12200	13200	14200	12200	13200	14200	15200
Дополни тельная масса 1m	кг	1200			1400				2000
Габаритный размер машины (L x W x H) (3m)	мм	6100 x 1900 x 2000	6100 x 2000 x 2100	6100 x 2100 x 2200	6360 x 1860 x 2300	6360 x 1960 x 2400	6360 x 2060 x 2500	6360 x 2160 x 2600	7040 x 1900 x 2030	7040 x 2000 x 2130	7040 x 2100 x 2230	7040 x 2200 x 2330



Тип Основные параметры		22822	22823	22824	22825	22826	22827	22828	22829
		CW611 40/1	CW611 60/1	CW61 180	CW61 200	CW61 220	CW612 00/1	CW61 220/1	CW61 240/1
Макс . наибольшии диаметр обработки над станиной	Мм(in)	1400 (56)	1600 (64)	1800 (72)	2000 (80)	2200 (88)	2000 (80)	2200 (88)	2400 (96)
Макс . Наибольший диаметр обрабатываемой заготовки (над суппортом)	Мм(in)	-	-	-	-	-	-	-	-
Макс . диаметр устанавлтваемой детали	Мм(in)	1000 (40)	1200 (48)	1400 (58)	1600 (64)	1800 (72)	1600 (64)	1800 (72)	2030 (81)
Максимальное длина обточки	Мм(in)	1500-16000 (60-640)					1500-16000 (60-640)
Макс. вес межцентрового расстояния	Кг	15000, 18000			18000		8000, 10000
	Мм(in)	1100 (44)					1100 (44)
Передний конец шпинделя No .	ISO	A2-20					A2-15
Диаметр шпинделя переднего подшибника	Мм(in)	240 (9.6), 280 (11)					200 (8), 220 (8.8)
Отверстие шпинделя	мм(in)	100(4)					132 (5.2), 100(4)
Конусообразное отверстие шпинделя		140, 1:7					Metric No.140
Скорсть шпинделя		Manual operating					Manual operating
Диапозон скорости шпинделя	r/мин	1-125					2.5-250(2-200)
Мощность основного мотора	kw	DC49					AC22
Быстрая скорость движения двигателя	kw	1.5					1.5
Секция стержня резца	Мм(in)	45 x 45 (1.8 x 1.8)					45 x 45 (1.8 x 1.8)
Угол качания верхней части суппорта		90					90
	мм(in)	200(8)					200(8)
Поворотная часть суппорта	Мм(in)	400(16)					400(16)
Передача вертикального суппорта	Мм(in)	820(33)/920(36)/1020(41)					820(33)/920(36)/1020(41)
Быстрая скорость продольной балки верхней части суппорта	мм/min	935					935
Быстрая скорость поперечной	Мм/мин	1870					1870
Быстрая скорость относящийся длине	Мм/мин	3740					3740
Метрическая резьба и номер диапозона	Мм	45, 1-120					45, 1-120
	T.P.I.	42, 30-1/4					42, 30-1/4
Модульная резьба и номер диапозона	мм	46, 0.5-60					46, 0.5-60
Диаметрическа резьбаи номер диапозона	D.P.	48, 60-0.5					48, 60-0.5
Количество и диапазон продольных каналов	m/rev	97, 0.064-12					97, 0.064-12
Количество и диапазон поперечных каналов	m/rev	97, 0.032-12					97, 0.032-12
	m/rev	97, 0.016-6					97, 0.016-6
Диаметр пиноля задней бабки	Мм(in)	160 (6.4)					160 (6.4)
Коническое отверстие пиноля задней бабки		Metric No. 80, Morse No.6					Metric No. 80, Morse No.6
Перемещение пиноля задней бабки	мм(in)	300 (12)					300 (12)
Вес токарного станка 3m	Кг	16000	18000	22000	28000	32000	20000	26000	30000
Дополнительная масса 1m	кг	2200					2200
Габаритный размер машины (L x W x H) (3m)	мм	7920 x 2080 x 2210	7920 x 2180 x 2310	7920 x 2280 x 2410	7920 x 2380 x 2510	7920 x 2480 x 2610	7920 x 2380 x 2510	7920 x 2480 x 2610	7920 x 2580 x 2710
