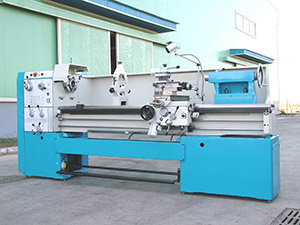

Токарный станок с выемкой в станине

Токарный станок с выемкой в станины (диаметр отверстия шпинделя, 80мм )

Токарный станок с выемкой в станины -- Характеристика :
Предназначен для обработки деталей типа валов и фланцев в единичном и среднесерийном производстве. Характеристики и конструкция позволяют выполнять грубую и финишную обработку внешних и внутренних поверхностей заготовок с требуемой точностью.

Токарный станок с выемкой в станины--Стандартные комплектующие:
3-кулачковая планшайба 250мм
Поводковая планшайба
Масляный шприц
Фланец для патрона
Силовой винт
Инструкция по использованию

Токарный станок с выемкой в станины--Дополнительные приспособления :
Неподвижный люнет
Подвижной люнет
4-кулачковая планшайба 320мм
Резбоуказатель
Автоматическое выключение относящийся к длине
Быстросменный резцедержатель
4-позиции относяшийся к автомстической длине
Токарный станок с выемкой в станины-параметры

		12701	12702	12703
Модель		LY6 1/2 40C	LY6 1/2 50C	LY6 1/2 60C
Шпиндельная бабка	Макс . наибольшии диаметр обработки над станиной	440мм (16")	500мм (20")	600мм (24")
	Макс. Наибольший диаметр обрабатываемой заготовки (над суппортом)	225мм (9")	325мм (13")	360мм (14")
	Межцентровое расстояние	1000, 1500, 2000мм
	Макс. диаметр устанавлтваемой детали	530мм (21")	630мм (25")	730мм (29")
		260мм (10 1/4")
	Ширина канала	330мм (13")
Скорость	Отверстие оси	80мм (2 3/5")
	Конец шпинделя	ISO-C8 or ISO-D8
	Конус шпинделя	Metric 85мм
	корость вращения шпинделя (N)	24-1600rpm (15 Steps)
подачи	Скорость метрической резьбы (видов)	0.5-28мм (66 виды)
	Скорость дюймовой резьбы (виды)	1-56inch (66 виды)
	Скорость модульной резьбы (виды)	0.5-3.5мм (33 виды)
	Скорость относящияся к диаметру (виды)	8-56D.P (33 виды)
	Скорость продольной подачи (виды)	0.072-4.038мм/rev (0.0027-0.15 inch/rev) (66 виды)
	Скорсоть поперечной подачи (виды)	0.036-2.019мм/rev (0.00213-0.075 inch/rev) (66 виды)
	Транспортная скорость	5m/min (16.4 ft/мин)
	Размер ходового винта : диаметральный шаг	35мм/6мм или 35мм/1/4"
Суупорт	Вертикальный суппорт	300мм(13")
	Крестовый суппорт	130мм (5")
	Размер поперечного сечения стержня резца.	20 x 25мм (1 x 6/8inch)		25 x 25мм
Натяжное устройство	Коническая форма пиноля задней бабки	Morse No.5
	Диаметр пиноля задней бабки	75мм(23/5")
	Длина пиноля задней бабки	120мм (43/4")
Двигатель	Основной двигатель	4.0kw or 5.5kw or 7.5kw		7.5kw
	Насос для охлаждения двигателя	0.125kw
	Ускоренная подача двигателя	0.12kw
Размеры упаковки (L x W x H)
Ускоренная подача двигателя 1000мм		2420 x 1150 x 1800мм (96 x 46 x 71in.)
1500мм		2920x 1150 x 1800мм(115 x 46 x 71in.)
2000мм		3460 x 1150 x 1800мм (137x 46 x 71in.)
Вес нетто/общий вес (кг)
Расстояние центра 1000мм		1640/2290кг	1700/2350кг	1800/2500кг
1000мм		1850/2550кг	1910/2610кг	2010/2760кг
1000mm		2090/2860кг	2150/2920кг	2250/3070кг
Прежняя модель		CD6 1/2 40C	CD6 1/2 50C	CD6 1/2 60C
