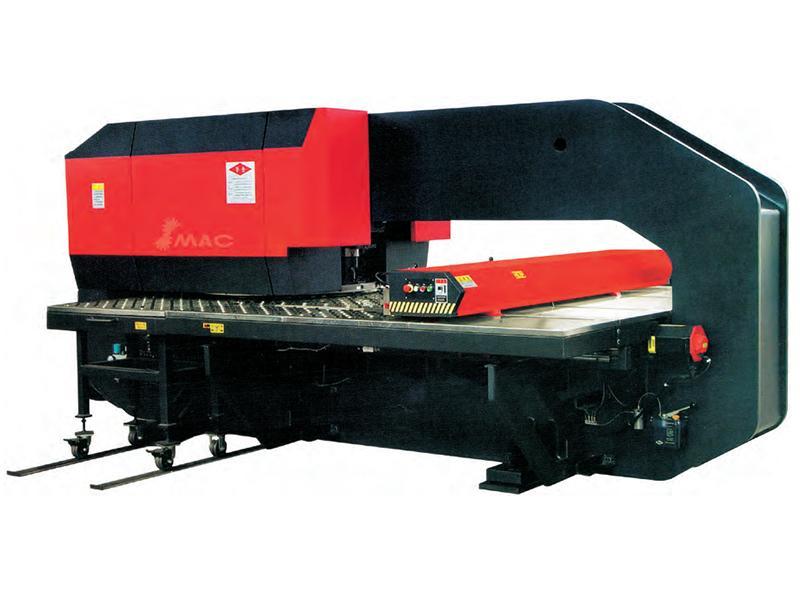

Гидравлический револьверный дыропробивной пресс с ЧПУ
- Гидравлический револьверный пробивной пресс применяет гидравлическую систему, соответствующей международным стандартам, и сервоклапан с замкнутой системой управления, что, в свою очередь, дает возможность регулировки разрешение, ход и скорость.
- Скорость пробивки составляет 1000 HPM. Подходит для обработки многостворчатых ставней, выбивных отверстий и т.д путем регулирования нижней мёртвой точки.

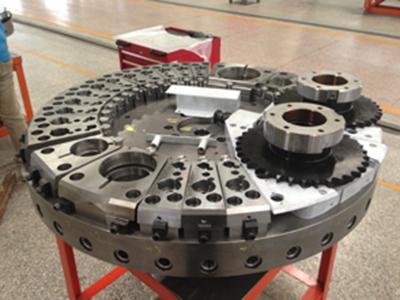

- Вставная втулка соединенная с вращающимся диском обеспечивает соосность верхней и нижней частей штампа.
- Пневматические, гидравлические и электрические компоненты, соответствующие международным стандартам, обеспечивают надежность оборудования.
- Вакуумное устройство для абсорбции остатков обеспечивает аккуратность устранения остатков при пробивке на высокой скорости, а также повышает скорость пробивки и срок службы.
- Шариковый винт и направляющая, соответствующие международным стандартам, обеспечивают точность процесса обработки металлов.
- Сварная О-образная рама из листовой стали обеспечивает высокую прочность и низкий уровень деформации.
- Встроенная автоматическая защита зажима позволяет исключить пробивку в зоне защиты и предотвратить деформацию зажима и пресса, обеспечивая непрерывную работу оборудования.
- Зажим может автоматически перемещаться в зависимости от материала, избегая обработки застойных зон.
- Вращательная система использует турбину и червячный механизм для обеспечения высокой точности процесса. Наибольший диаметр составляет 88.9 мм, который при необходимости может быть увеличен.
- Пробивной пресс применяет автоматическое централизованное смазочное устройство, которое снижает трение во время выполняемой работы, тем самым увеличивая срок службы.
- Пресс имеет интегрированную балочную конструкцию, в которой салазки и поперечная балка объединены. Такая конструкция обеспечивает точность и прочность оборудования. Оборудование устойчиво даже при подаче на высокой скорости и исключает возможность смещения осей X и Y.
Технические характеристики
| Параметры | |||
| Номинальное усилие (тонн) | 30 | ||
| Максимальные размеры обрабатываемого листа (мм) | 1250×1500 | 1250×5000 | 1500×5000 |
| Скорость подачи (м/мин) | X:60 Y:60 | X:60 Y:60 | X:60 Y:60 |
| Количество рабочих позиций | 32 | 32 | 32 |
| Вращающаяся станция | 2 | 2 | 2 |
| Номер направляющей | 4 | 4 | 4 |
| толщина листа (мм) | 6.35 | 6.35 | 6.35 |
| Максимальная частота разметки (hpm) | / | / | / |
| Максимальная частота пробивки (hpm) | 600 | 600 | 600 |
| Максимальная частота отсадки /25 мм интервал пробивки hpm | X:350 Y:250 | X:320 Y:220 | X:300 Y:200 |
| Максимальный диаметр пробивки (мм) | φ88.9 | φ88.9 | φ88.9 |
| Мощность главного привода (кВт) | 11 | 11 | 11 |
| Точность пробивки (мм) | ±0.1 | ±0.1 | ±0.1 |
| Система ЧПУ | FANUC | FANUC | FANUC |
| Скорость вращения револьверной головки (об/мин) | 30 | 30 | 30 |
| Габариты (мм) | 5020×2680×2340.5 | 5020×5000×2340.5 | 5520×5000×2340.5 |
| Тип | Замкнутая линия тока | Замкнутая линия тока | Замкнутый |
| Параметры | ||||
| Номинальное усилие (тонн) | 50 | 50 | ||
| Максимальные размеры обрабатываемого листа (мм) | 1250×1500 | 1500×5000 | 1250×1500 | 1500×5000 |
| Скорость подачи (м/мин) | X:60 Y:60 | X:60 Y:60 | X:60 Y:60 | X:60 Y:60 |
| Количество рабочих позиций | 32 | 32 | 32 | 32 |
| Вращающаяся станция | 2 | 2 | 2 | 2 |
| Номер направляющей | 4 | 4 | 4 | 4 |
| толщина листа (мм) | 6.35 | 6.35 | 8 | 8 |
| Максимальная частота разметки(hpm) | / | / | / | / |
| Максимальная частота пробивки (hpm) | 300 | 300 | 300 | 300 |
| Максимальная частота отсадки /25 мм интервал пробивки hpm | X:200 Y:150 | X:200 Y:150 | X:200 Y:150 | X:200 Y:150 |
| Максимальный диаметр пробивки (мм) | φ88.9 | φ88.9 | φ88.9 | φ88.9 |
| Мощность главного привода (кВт) | 15 | 15 | 15 | 15 |
| Точность пробивки (мм) | ±0.15 | ±0.15 | ±0.15 | ±0.15 |
| Система ЧПУ | FANUC | FANUC | FANUC | FANUC |
| Скорость вращения револьверной головки (об/мин) | 30 | 30 | 30 | 30 |
| Габариты (мм) | 5020×5000×2340.5 | 5020×5000×2340.5 | 5020×5000×2340.5 | 5520×5000×2340.5 |
| Тип | Замкнутый | Замкнутый | Замкнутый | Замкнутый |
| Параметры | | |
| Номинальное усилие (тонн) | 60 | |
| Максимальные размеры обрабатываемого листа (мм) | 1250×1500 | 1500×5000 |
| Скорость подачи (м/мин) | X:60 Y:60 | X:60 Y:60 |
| Количество рабочих позиций | 32 | 32 |
| Вращающаяся станция | / | / |
| Номер направляющей | 3 | 3 |
| толщина листа (мм) | 8 | 8 |
| Максимальная частота разметки (hpm) | / | / |
| Максимальная частота пробивки (hpm) | 200 | 200 |
| Максимальная частота отсадки /25 мм интервал пробивки hpm | X:150 Y:100 | X:150 Y:100 |
| Максимальный диаметр пробивки (мм) | φ88.9 | φ88.9 |
| Мощность главного привода (кВт) | 15 | 15 |
| Точность пробивки (мм) | ±0.2 | ±0.2 |
| Система ЧПУ | FANUC | FANUC |
| Скорость вращения револьверной головки (об/мин) | 30 | 30 |
| Габариты (мм) | 5020×2680×2340.5 | 5020×5000×2340.5 |
| Тип | Замкнутый | Замкнутый |
| Параметры | | |
| Номинальное усилие (тонн) | 80 | |
| Максимальные размеры обрабатываемого листа (мм) | 1250×1500 | 1500×5000 |
| Скорость подачи (м/мин) | X:60 Y:60 | X:60 Y:60 |
| Количество рабочих позиций | 32 | 32 |
| Вращающаяся станция | / | / |
| Номер направляющей | 3 | 3 |
| толщина листа (мм) | 8 | 8 |
| Максимальная частота разметки (hpm) | / | / |
| Максимальная частота пробивки (hpm) | 150 | 150 |
| Максимальная частота отсадки /25 мм интервал пробивки hpm | X:150 Y:100 | X:150 Y:100 |
| Максимальный диаметр пробивки (мм) | φ88.9 | φ88.9 |
| Мощность главного привода (кВт) | 15 | 15 |
| Точность пробивки (мм) | ±0.2 | ±0.2 |
| Система ЧПУ | FANUC | FANUC |
| Скорость вращения револьверной головки (об/мин) | 30 | 30 |
| Габариты (мм) | 5020×2680×2340.5 | 5020×5000×2340.5 |
| Тип | Замкнутый | Замкнутый |
