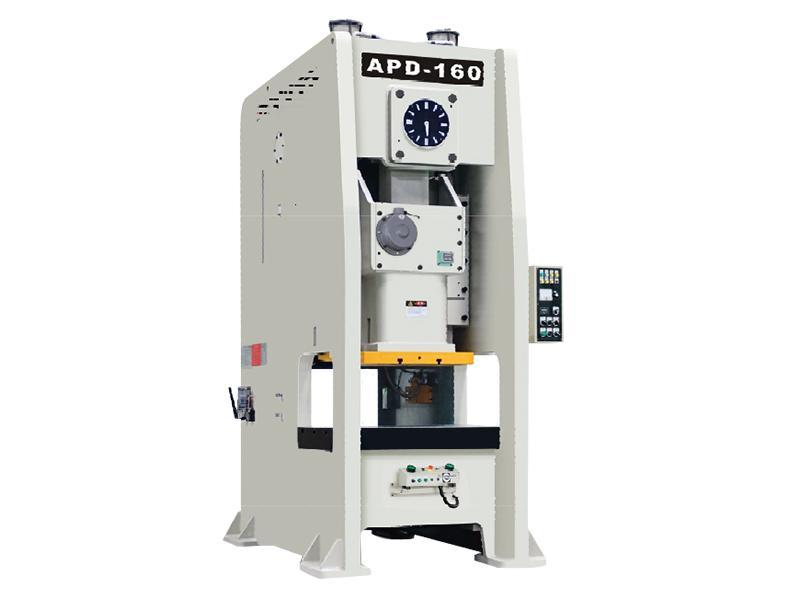

Прецизионный штамповочный пресс APD с усилием 80-260 тонн

  • Прецизионный штамповочный пресс APD с усилием 80-260 тонн
  • Прецизионный штамповочный пресс APD с усилием 80-260 тонн
  • Прецизионный штамповочный пресс APD с усилием 80-260 тонн
Особенности
  • Прецизионный штамповочный пресс APD с усилием 80-260 тонн, обладающий прочной стальной конструкцией, изготовлен из высококачественной стальной пластины. Точность и надежность пресса повышается благодаря технологии устранения внутреннего напряжения.
  • Центр передачи и центр прецизионного штамповочного пресса. расположены в одном и том же месте для обеспечения точности и стабильности штамповки.
  • Для обеспечения стабильной работы оборудования, мы используем два симметричных балансира в его конструкции.
  • Точность регулировки пресс-формы достигает 0.1 мм, что делает работу прецизионного штамповочного пресса безопасной и надежной.
  • Коленчатый вал, редуктор, шатун и другие детали, отличаются высокой степенью интеграции и прочности благодаря твёрдому анодированию и шлифованию.
  • Чувствительная и надежная муфта / тормоз, отличный двойной электромагнитный клапан и устройство защиты от перегрузки используются для обеспечения точности и безопасности запуска и остановки ползуна.
  • Благодаря интегральной стойке, данный пресс подходит для обработки прецизионного прогрессивного штампа.
  • Прецизионный штамповочный пресс с усилием 80-260 тонн исключает недостатокпрессов с подковообразной рамой, снижая затраты на техническое обслуживание в процессе металлообработки.
  • Прочная стальная конструкция и направляющая установлены на стыке осевой линии и обеспечивают непрерывность хода.
  • Площадь основания данного штамповочного пресса 15-25% больше чем площади основания прессов с подковообразной рамой, что позволяет увеличить количество штампов и эффективность обработки.
  • Прецизионный штамповочный пресс оснащен мокрой муфтой с высоким крутящим моментом, что продлевает срок службы тормозной колодки и снижает эксплуатационные затраты.
  • Многофункциональная электронная система управления обеспечивает безопасность в эксплуатации.
  • Целый ряд встроенных автоматизированных оборудований облегчает эксплуатацию.
Технические характеристики
Название Модель APD-80
Тип V H
Усилие Тонн 80
Точка номинальногоусилия мм 4 2
Ход поршня мм 150 70
Высота штампа мм 340 380
Количество ходов в минуту s.p.m 35-80 80-120
Регулировка ползуна мм 80
Размер ползуна мм 560×420×70
Размер подштамповойплиты мм 760×550×90
Основной двигатель кВт 7.5
Устройство длярегулировки ползуна HP Электрическое
Давление воздуха
 кг/мм2 6
Размер ползуна мм 1300×1890×3000
Вес пресса Тонн 7.8
Точность штамповки 1 класс GB(JIS)
Эффективностьамортизатора подушки Тонн 3.6
Ход поршня мм 70
Рабочая площадьамортизатора подушки мм2 450×310
Название Модель APD-110
Тип V H
Усилие Тонн 110
Точка номинальногоусилия мм 6 3
Ход поршня мм 180 200
Высота штампа мм 360 410
Количество ходов в минуту s.p.m 30-60 60-90
Регулировка ползуна мм 80
Размер ползуна мм 650×470×80
Размер подштамповойплиты мм 900×600×110
Основной двигатель кВт 11
Устройство длярегулировки ползуна HP Электрическое
Давление воздуха кг/мм2 6
Размер ползуна мм 1420×1985×3200
Вес пресса Тонн 10.5
Точность штамповки 1 класс GB(JIS)
Эффективностьамортизатора подушки Тонн 6.3
Ход поршня мм 80
Рабочая площадьамортизатора подушки мм2 500×350
Название Модель APD-160
Тип V H
Усилие Тонн 160
Точка номинальногоусилия мм 6 3
Ход поршня мм 200 90
Высота штампа мм 460 510
Количество ходов в минуту s.p.m 20-50 40-70
Регулировка ползуна мм 100
Размер ползуна мм 700×550×90
Размер подштамповойплиты мм 980×880×140
Основной двигатель кВт 15
Устройство длярегулировки ползуна HP Электрическое
Давление воздуха кг/мм2 6
Размер ползуна мм 1600×2200×3500
Вес пресса Тонн 17.8
Точность штамповки 1 класс GB(JIS)
Эффективностьамортизатора подушки Тонн 10
Ход поршня мм 80
Рабочая площадьамортизатора подушки мм2 650×420
Название Модель APD-200
Тип V H
Усилие Тонн 200
Точка номинальногоусилия мм 6 3
Ход поршня мм 200 100
Высота штампа мм 460 510
Количество ходов в минуту s.p.m 20-50 50-70
Регулировка ползуна мм 110
Размер ползуна мм 850×630×90
Размер подштамповойплиты мм 1140×820×160
Основной двигатель кВт 18
Устройство длярегулировки ползуна HP Электрическое
Давление воздуха кг/мм2 6
Размер ползуна мм 1750×2500×3900
Вес пресса Тонн 25.3
Точность штамповки 1 класс GB(JIS)
Эффективностьамортизатора подушки Тонн 14
Ход поршня мм 100
Рабочая площадьамортизатора подушки мм2 710×480
Название Модель APD-260
Тип V H
Усилие
Capacity 		Тонн 260
Точка номинальногоусилия мм 7 3.5
Ход поршня мм 250 3.5
Высота штампа мм 500 150
Количество ходов в минуту s.p.m 20-50 550
Регулировка ползуна мм 120
Размер ползуна мм 950x700x100
Размер подштамповойплиты мм 1500x840x180
Основной двигатель кВт 22
Устройство длярегулировки ползуна HP Электрическое
Давление воздуха кг/мм2 6
Размер ползуна мм 2780x1850x4470
Вес пресса Тонн 32
Точность штамповки
Presses precision 		1 класс GB(JIS)
Эффективностьамортизатора подушки Тонн 14
Ход поршня мм 100
Рабочая площадьамортизатора подушки мм2 810×480

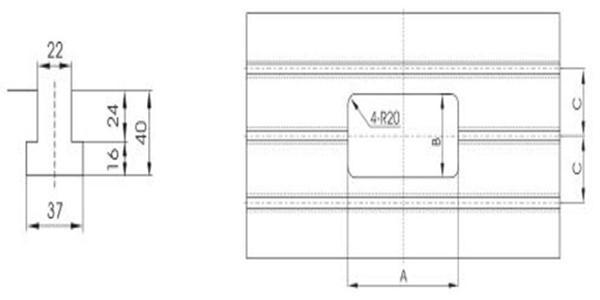

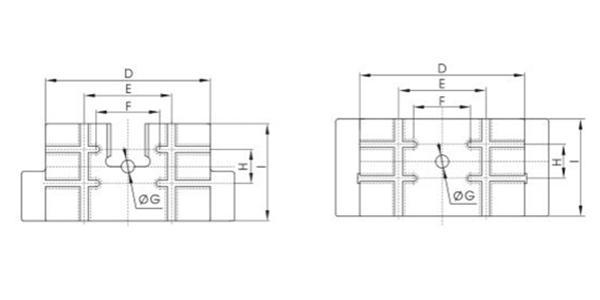

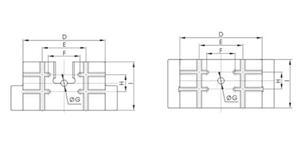

Общие размеры оборудования
  • Общие размеры оборудования
  • Общие размеры оборудования
Модель A B C D E F G H I
APD-80 360 180 150 560 300 220 Φ50 180 420
APD-110 400 200 160 650 300 220 Φ50 220 470
APD-160 440 220 220 700 300 175 Φ65 220 550
APD-200 480 240 280 850 420 200 Φ65 300 630
APD-260 520 260 290 950 420 200 Φ65 300 700
Стандартная и дополнительная конфигурации
Стандартная Дополнительная
Инвертор Электрическая автоматическая система смазки
Система защиты от гидравлической перегрузки Пневматический амортизатор
Цифровое устройство для регулировки ползуна Cчётчик с предварительной установкой
Цифровой индикатор высоты штампа (TP больше 60) Педальный выключатель
Устройство для балансировки ползуна и штампа Устройство быстрой замены штампа (подъемник, зажим и рычаг)
Выключатель кулачкового типа Устройство для подачи верхнего ползуна
Индикатор угла поворота коленчатого вала Контроль неподачи
Счетчик ходов Источник питания
Разъем источника воздуха Пресс с противовибрационной опорой
Предохранитель для предотвращения перегрузок фотоэлектронное блокирующее устройство
Набор инструментов для технического ремонта Устройство подачи (подача воздуха,механическийпиталь, вервопривод с ЧПУ)

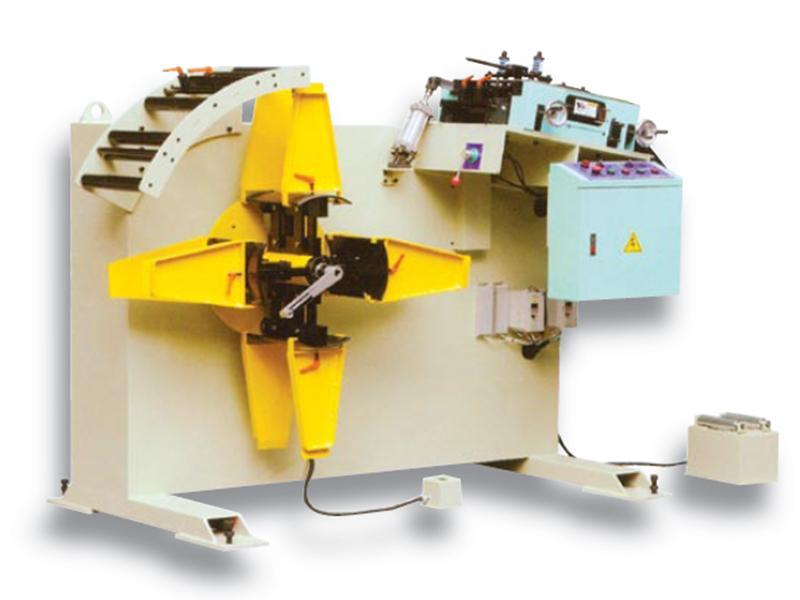

Разматыватель
Роликовая машина
Механический манипулятор
Осветительное устройство
Левое (правое) устройство подачи
Система управления PAC 100
Система управления «Человек-машина»

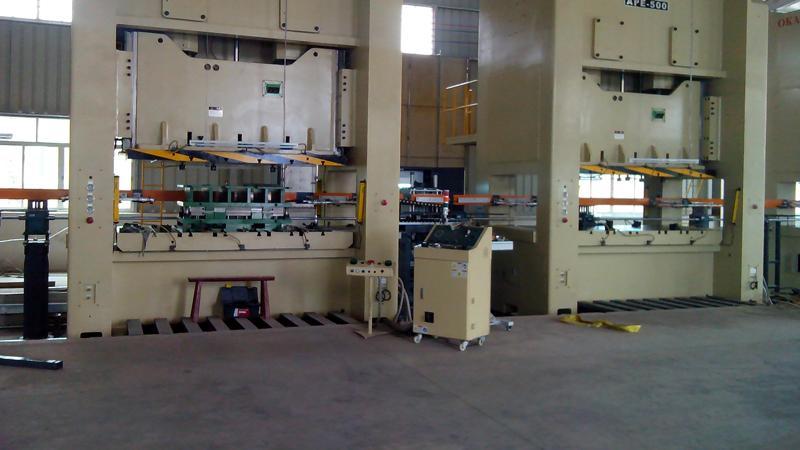

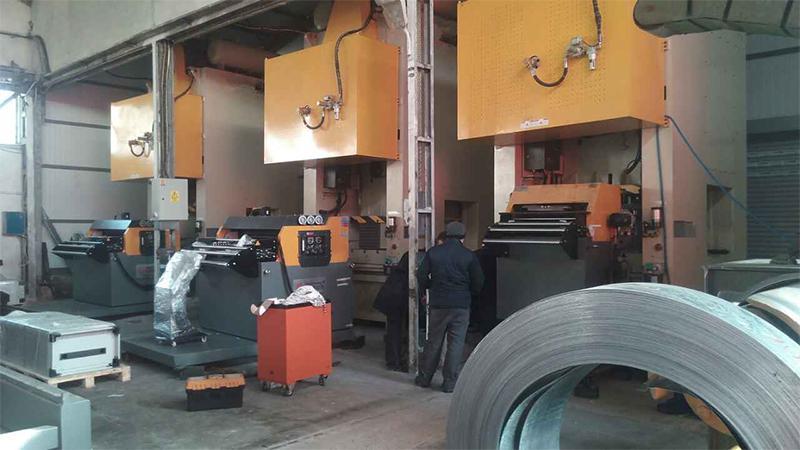

Примеры клиентов
  • Примеры клиентов
  • Примеры клиентов

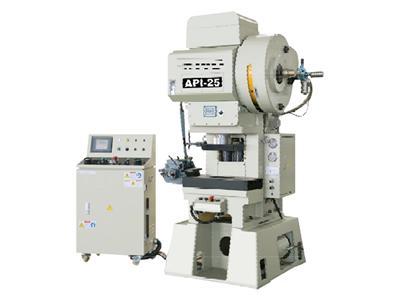

Схожая продукция
