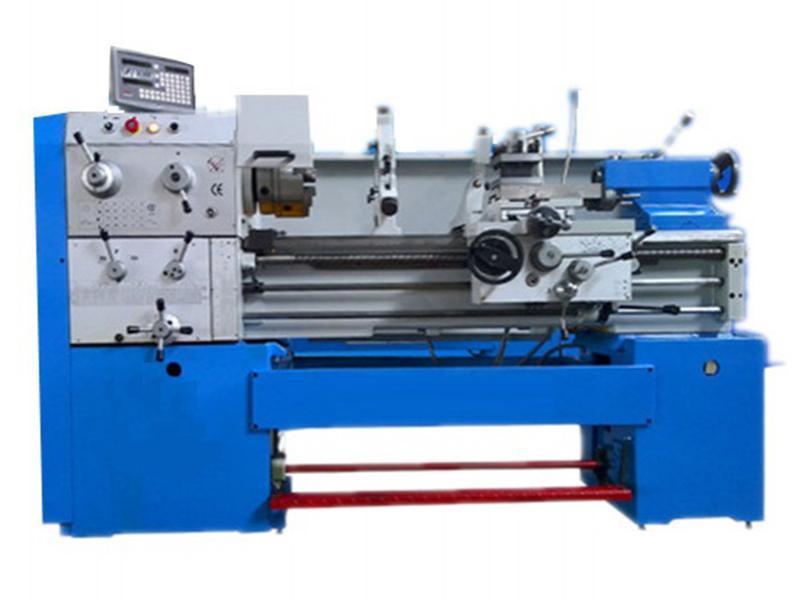

Токарный станок серии LYC (отверстие шпинделя φ 80 мм)
Описание
Серия металлообрабатывающих станков LYC предназначена для точения и растачивания цилиндрических и конических частей, подрезать торцы, прорезать канавки, выполнять сверление и развертывание. Данная серия позволяет обрабатывать в разных единицах и системах измерения (метрические, дюймовые и другие). Станки подходят для мелкосерийных производственных цехов, а также для механических цехов по ремонту оборудования.
Станки серии LYC подходят для обработки стали, чугуна, цветных металлов, неметаллических и других материалов. Точность механической обработки составляет IT7, а шероховатость поверхности обработанной детали 1.6.
Преимуществами серии LYC являются простота конструкции, высокая производительность и удобство эксплуатации.
Особенности- Низкий уровень шума: для прецизионного шлифования используются закаленные зубчатые колеса REISHAUER.
- Станок может производить обработку материалов диаметром 65 мм, 80 мм или 100 мм.

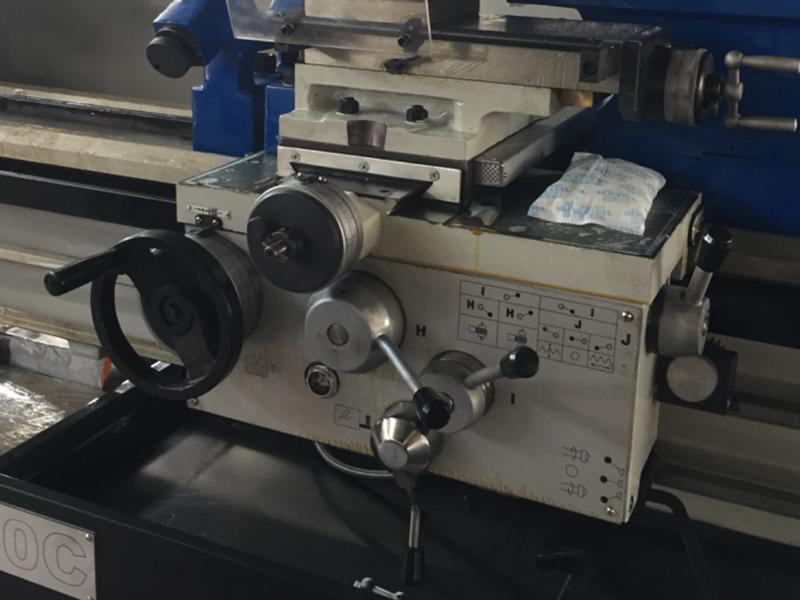

- Фартук токарного станка может быть оборудован передним и задним механизмами, которые позволяют контролировать скорость перемещения суппорта.
- Защита шпинделя: ходовой винт и полированный шток обеспечивают защиту от перегрузок
- Возможность выбора: маховое колесо с рукояткой (можно выбрать рукоятку, установленную с левой или с правой стороны), метрическая и дюймовая шкалы, разные напряжение тока, частоты, передние механизмы, защитные устройства с маркировкой CE и т.д
| Изделие и модель | ||||||||
| Производственная мощность | Наибольший диаметр обработки изделия над станиной | 400 мм | 450 мм | 500 мм | 600 мм | |||
| Наибольший диаметр обработки изделия над суппортом | 225 мм | 285 мм | 325 мм | 380 мм | ||||
| Наибольший диаметр устанавливаемой заготовки | 1000, 1500, 2000 мм | |||||||
| Наибольший диаметр обработки изделия над станиной | 530 мм | 580 мм | 630 мм | 730 мм | ||||
| Эффективная длина заготовки | 260 мм | |||||||
| Ширина станины | 330 мм | |||||||
| Шпиндель | Отверстие шпинделя | 65 мм | ||||||
| Передний конец шпинделя | ISO-C8 или ISO-D8 | |||||||
| Коническое отверстие на конце шпинделя | 85 мм | |||||||
| Число оборотов шпинделя | 24-1600 об/мин | |||||||
| Подача | Метрическая резьба(виды) | 0.5-28 мм | ||||||
| Дюймовая резьба(виды) | 1-56/дюйм | |||||||
| Модульная резьба (виды) | 0.5-3.5 мм | |||||||
| Диаметральная резьба (виды) | 8-56D.P | |||||||
| Продольная подача (виды) | 0.072-4.08 мм/об (0.0027-0.15 дюйм/об) | |||||||
| Поперечная подача (виды) | 0.036-2.019 мм/об (0.0013-0.075 дюйм/об) | |||||||
| Скорость подачи | 5 м/мин | |||||||
| Шаг ходового винта /Диаметральный шаг | 35 мм/6 мм или 35 мм 1/4 | |||||||
| Суппорт | Поперечное перемещение суппорта | 300 мм | ||||||
| Перемещение верхней части суппорта | 130 мм | |||||||
| Сечение резцов | 20×20 мм | 20×20 мм | ||||||
| Задняя бабка | Конус пиноли задней бабки | Морзе №5 | ||||||
| Диаметр пиноли задней бабки | 65 мм | |||||||
| Перемещение пиноли | 120 мм | |||||||
| Электродвигатель | Мощность главного двигателя | 4.0 кВт or 5.5 кВт | 4.0 кВт or 5.5 кВт | |||||
| Мощность насоса охлаждения | 0.125 кВт | |||||||
| Мощность быстрой подачи | 0.12 кВт | |||||||
| Размер упаковки (Д×Ш×В) | ||||||||
| Расстояние между центрами (РМЦ) | 1000 мм | 2420×1150×1800 мм(96×46×71 дюйм) | ||||||
| 1500 мм | 2920×1150×1800 мм (115×46×71 дюйм) | |||||||
| 2000 мм | 3460×1150×1800 мм (137×46×71 дюйм) | |||||||
| Вес нетто / масса брутто (кг) | ||||||||
| Расстояние между центрами (РМЦ) | 1000 мм | 1640/2290 кг | 1680/2330 кг | 1770/2350 кг | 1800/2500 кг | |||
| 1500 мм | 1850/2550 кг | 1890/2590 кг | 1910/2610 кг | 2010/2760 кг | ||||
| 2000 мм | 2090/2860 кг | 2130/2880 кг | 2150/2920 кг | 2250/3070 кг | ||||
Стандартная комплектация:
1. 3-х кулачковый патрон
2. Ведущий диск
3. Пиноли
4. Комплект гаечных ключей
5. Заправочный пистолет
6. Инструкция по использованию
Специальная комплектация:
1. Неподвижный люнет
2. Подвижной люнет
3. 4-х кулачковый патрон
4. Планшайба
5. Резьбоуказатель
6. Автоматический продольный выключатель
7. Центр передней бабки
8. Быстросменный резцедержатель
9. Линейка конусная
10. 4-х позиционный продольный выключатель
Дополнительная комплектация
Мы предлагаем металлообрабатывающие станки со сцеплением на автоматическом управлении и механическим тормозом, со сцеплением на автоматическом управлении и электромагнитным тормозом и т.п. Металлообрабатывающие станки со сцеплением на автоматическом управлении и электромагнитным тормозом соотвествуют стандарту КНР standard GB15760-2004 или стандартам ЕС - 98/37/EC, 89/392EEC91/368EEC.
3. Маховое колесо с рукояткой (можно выбрать рукоятку, установленную с левой или с правой стороны; метрическую, дюймовую, одномерную и двумерную шкалы).
4. Защитные устройства с маркировкой CE (защита патрона, суппорта и ходового винта).

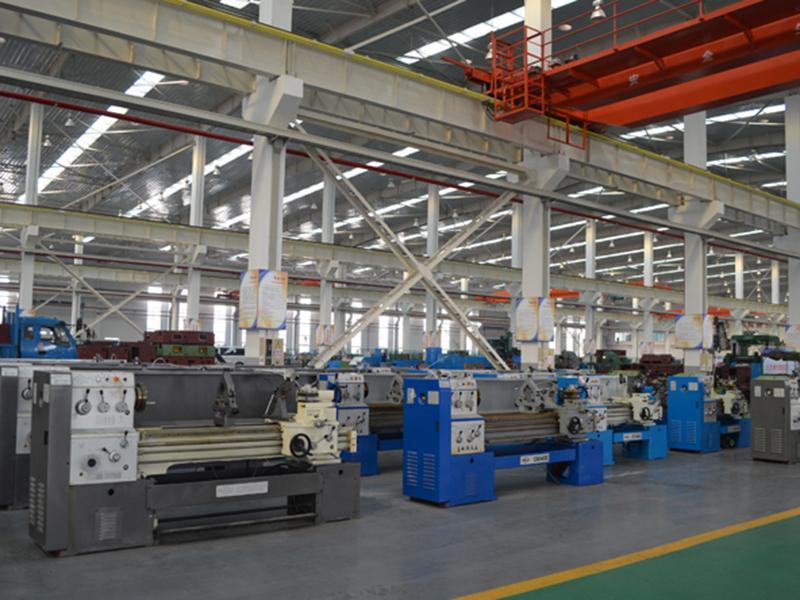

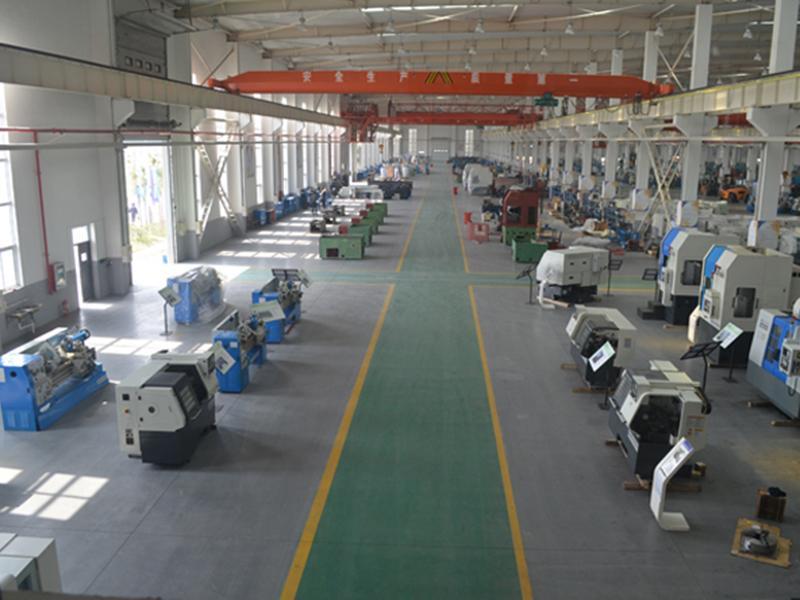

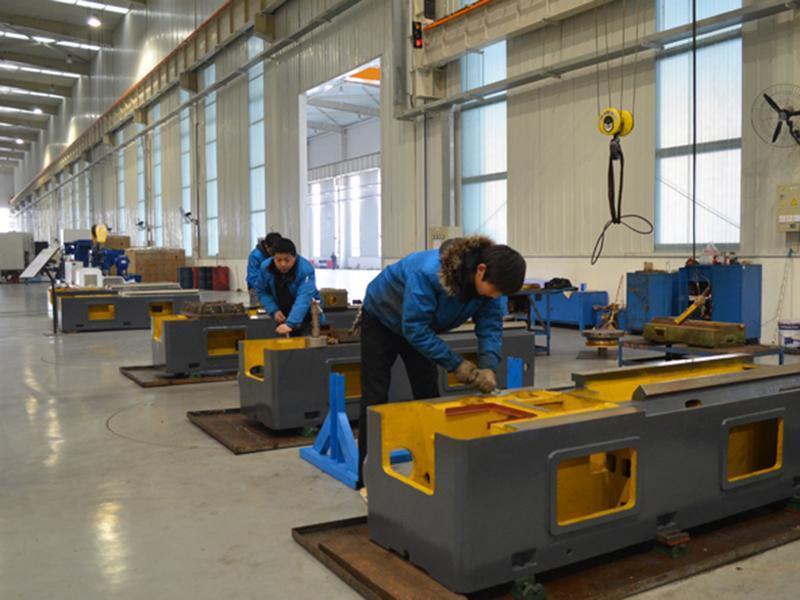

Завод
