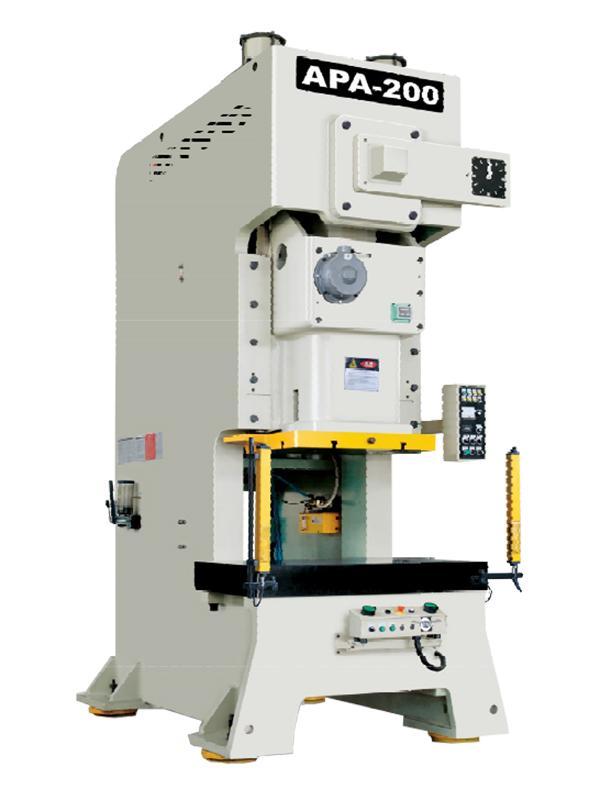

Прецизионный штамповочный пресс APA с усилием 15-260 тонн
Прецизионный штамповочный пресс APA с усилием 15-260 тонн

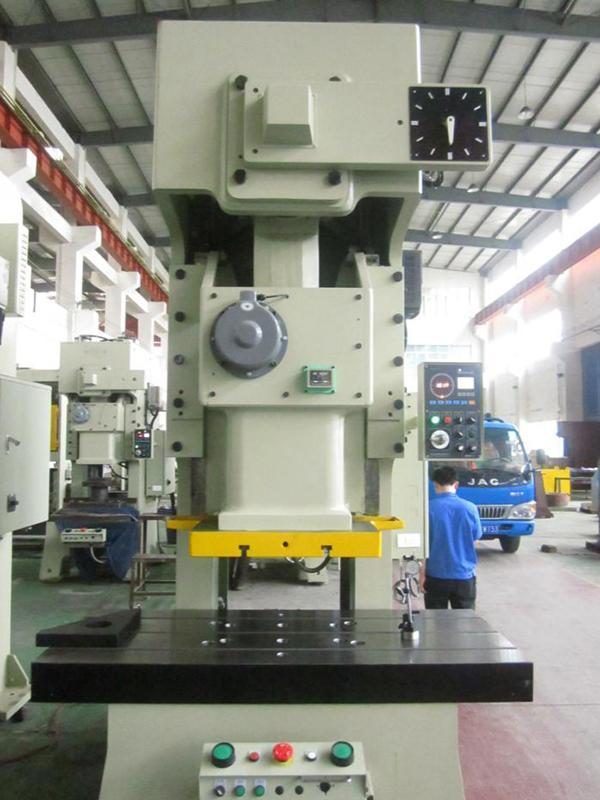

Особенности
Прецизионный штамповочный пресс APA, обладающий прочной стальной конструкцией, изготовлен из высококачественной стальной пластины. Точность и надежность пресса повышается благодаря технологии устранения внутреннего напряжения.
Центр передачи и центр прецизионного штамповочного пресса расположены в одном и том же месте, чтобы обеспечить точность и стабильность штамповки.
Для того, чтобы обеспечить стабильность работы, мы используем два симметричных балансира в его конструкции.
Точность регулировки пресс-формы достигает 0.1 мм, что делает операцию над прецизионным штамповочным прессом более безопасной и надежной.
Коленчатый вал, редуктор, шатун и другие детали, отличаются высокой степенью интеграции и прочности благодаря твёрдому анодированию и шлифованию.
Чувствительная и надежная муфта / тормоз, отличный двойной электромагнитный клапан и устройство защиты от перегрузки используются для обеспечения точности и безопасности запуска и остановки ползуна.
Технические характеристики
Название
Модель
APA-15
Тип
V
Усилие
Тонн
15
Точка номинального усилия
мм
1
Количество ходов в минуту
Изменяемая скорость
s.p.m
120-180
Постоянная скорость
s.p.m
130
Ход
мм
60
Высота штампа
мм
200
Регулировка ползуна
мм
50
Размер ползуна
мм
300×220×50
Размер подштамповой плиты
мм
680×300×70
Отверстие в стержне
мм
38.1
Основной двигатель
кВт
2.2
Устройство для регулировки ползуна
HP
Ручное управление
Давление воздуха
кг/см2
6
Точность штамповки
1 класс GB(JIS)
Размер пресса
мм
1236×830×1920
Вес пресса
Тонн
1.8
Название
Модель
APA-25A
Тип
V
Усилие
Тонн
25
Точка номинального усилия
мм
3.2
Количество ходов в минуту
Изменяемая скорость
s.p.m
60-140
Постоянная скорость
s.p.m
110
Ход
мм
80
Высота штампа
мм
195
Регулировка полхуна
мм
50
Размер ползуна
мм
300×220×50
Размер подштамповой плиты
мм
680×300×70
Отверстие в стержне
мм
38.1
Основной двигатель
кВт
3.7
Устройство для регулировки ползуна
HP
Ручное управление
Давление воздуха
кг/см2
6
Точность штамповки
1 класс GB(JIS)
Размер пресса
мм
1280×850×2200
Вес пресса
Тонн
2.1
Название
Модель
APA-25
Тип
V
H
Усилие
Тонн
25
Точка номинального усилия
мм
3.2
1.6
Количество ходов в минуту
Изменяемая скорость
s.p.m
60-140
130-200
Постоянная скорость
s.p.m
110
Ход
мм
70
30
Высота штампа
мм
195
215
Регулировка ползуна
мм
50
Размер ползуна
мм
300×220×50
Размер подштамповой плиты
мм
680×300×70
Отверстие в стержне
мм
38.1
Основной двигатель
кВт
3.7
Устройство для регулировки ползуна
HP
Ручное управление
Давление воздуха
кг/см2
6
Точность штамповки
1 класс GB(JIS)
Размер пресса
мм
1280×850×2200
Вес пресса
Тонн
2.1
Название
Модель
APA-35
Тип
V
H
Усилие
Тонн
35
Точка номинального усилия
мм
3.2
1.6
Количество ходов в минуту
Изменяемая скорость
s.p.m
40-120
110-180
Постоянная скорость
s.p.m
85
Ход
мм
70
40
Высота штампа
мм
220
235
Регулировка полхуна
мм
55
Размер ползуна
мм
360×250×50
Размер подштамповой плиты
мм
800×400×70
Отверстие в стержне
мм
38.1
Основной двигатель
кВт
3.7
Устройство для регулировки ползуна
HP
Ручное управление
Давление воздуха
кг/см2
6
Точность штамповки
1 класс GB(JIS)
Размер пресса
мм
1380×900×2400
Вес пресса
Тонн
3
Эффективность амортизатора подушки
Тонн
2.3
Ход поршня
мм
50
Рабочая площадь амортизатора подушки
мм2
300×230
Название
Модель
APA-45
Тип
V
H
Усилие
Тонн
45
Точка номинального усилия Rated tonnage point
мм
3.2
1.6
Количество ходов в минуту
Изменяемая скорость
s.p.m
40-100
100-150
Постоянная скорость
s.p.m
75
Ход
мм
80
50
Высота штампа
мм
250
265
Регулировка полхуна
мм
60
Размер ползуна
мм
400×300×60
Размер подштамповой плиты
мм
850×440×80
Отверстие в стержне
мм
38.1
Основной двигатель
кВт
5.5
Устройство для регулировки ползуна
HP
Ручное управление
Давление воздуха
кг/см2
6
Точность штамповки
1 класс GB(JIS)
Размер пресса
мм
1600×950×2500
Вес пресса
Тонн
3.8
Эффективность амортизатора подушки
Тонн
2.3
Ход поршня
мм
50
Рабочая площадь амортизатора подушки
мм2
300×230
Название
Модель
APA-60
APA-80
APA-110
APA-160
APA-200
APA-260
Тип
V
H
V
H
V
H
V
H
V
H
V
H
Усилие
Тонн
60
80
110
160
200
260
Точка номинального усилия
мм
4
2
4
2
6
3
6
3
6
3
7
3.5
Количество ходов в минуту
Изменяемая скорость
s.p.m
35~90
80-120
35-80
80-120
30-60
60-90
20-50
40-70
20-50
50-70
20-40
40-50
Постояннаяскорость
s.p.m
65
65
50
35
35
30
Ход
мм
120
60
150
70
180
80
200
90
200
100
250
150
Высота штампа
мм
310
340
340
380
360
410
460
510
460
510
500
550
Регулировка полхуна
мм
75
80
80
100
110
120
Размер ползуна
мм
500×360×70
560×420×70
650×470×80
700×550×90
850×630×90
950×700×100
Размер подштамповойплиты
мм
900×500×80
1000×550×90
1150×600×110
1250×800×140
1400×820×160
1500×840×180
Отверстие в стержне
мм
50
50
50
65
65
65
Основной двигатель
кВт
5.5
7.5
11
15
18
22
Устройство для регулировки ползуна
HP
Ручное управление
Давление воздуха
кг/см2
6
6
6
6
6
6
Точность штамповки
1 класс GB(JIS)
1 класс GB(JIS)
1 класс GB(JIS)
1 класс GB(JIS)
1 класс GB(JIS)
1 класс GB(JIS)
Размер пресса
мм
1600×1000×2800
1800×1180×2800
1900×1300×3200
2300×1400×3800
2615×1690×4075
2780×1850×4470
Вес пресса
Тонн
5.6
6.5
9.6
16
23
32
Эффективностьамортизатора подушки
Ton
3.6
3.6
6.3
10
14
14
Ход поршня
мм
70
70
80
80
100
100
Рабочая площадьамортизатора подушки
мм2
350×300
450×310
500×350
650×420
710×480
810×480

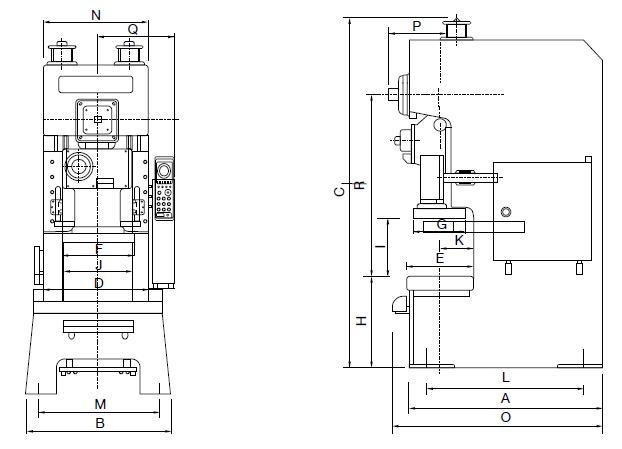

Общие размеры оборудования
Характеристики
APA-25
APA-35
APA-45
APA-60
APA-80
APA-110A
APA-160
APA-200
APA-260
A
1100
1200
1400
1420
1595
1720
2140
1440
2605
B
840
900
950
1000
1170
1290
1390
1690
1850
C
2135
2345
2245
2780
2980
3195
3670
4075
4470
D
680
800
850
900
1000
1150
1250
1400
1500
E
300
400
440
500
550
600
800
820
840
F
470
520
560
700
770
910
990
1130
1130
G
250
285
340
400
420
470
550
630
700
H
800
790
800
795
840
840
910
1030
1030
I
260
290
320
420
480
530
650
650
750
J
444
488
502
526
534
616
660
790
900
K
160
205
225
255
280
305
405
415
430
L
980
1040
1170
1180
1310
1420
1760
2040
2005
M
700
800
810
890
980
1100
1200
1400
1560
N
540
620
670
720
780
920
1000
1160
1300
O
1275
1375
1575
1595
1770
1895
1895
2615
2780
P
278
278
313
333
448
488
545
593
688
Q
447
560
585
610
620
685
725
805
875
R
935
1073
1130
1378
1506
1650
1960
2188
2460

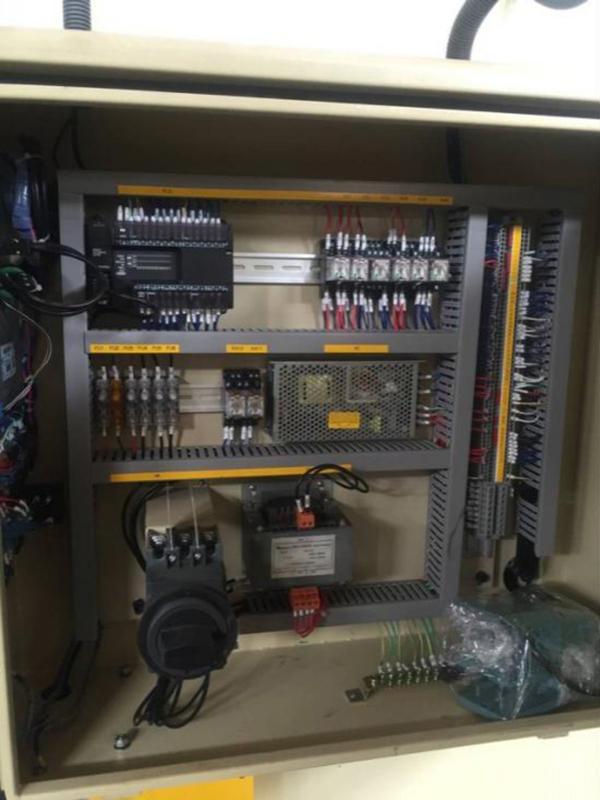

Конфигурация
Стандартная
Дополнительная
Система защиты от гидравлической перегрузки

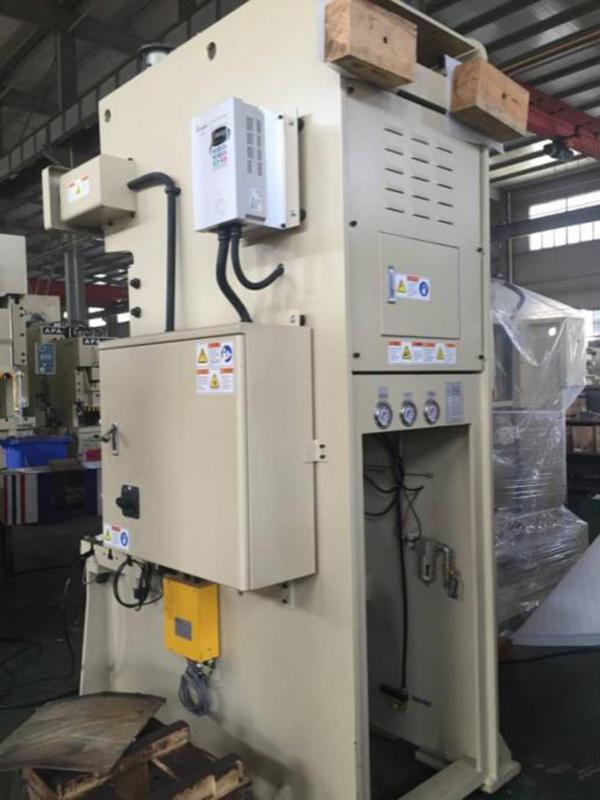

Инвертор
Устройство для ручной регулировки ползуна (TPменьше 60)
Мокрая муфта сцепления
Цифровое устройство для регулировки ползуна (TP больше 60)

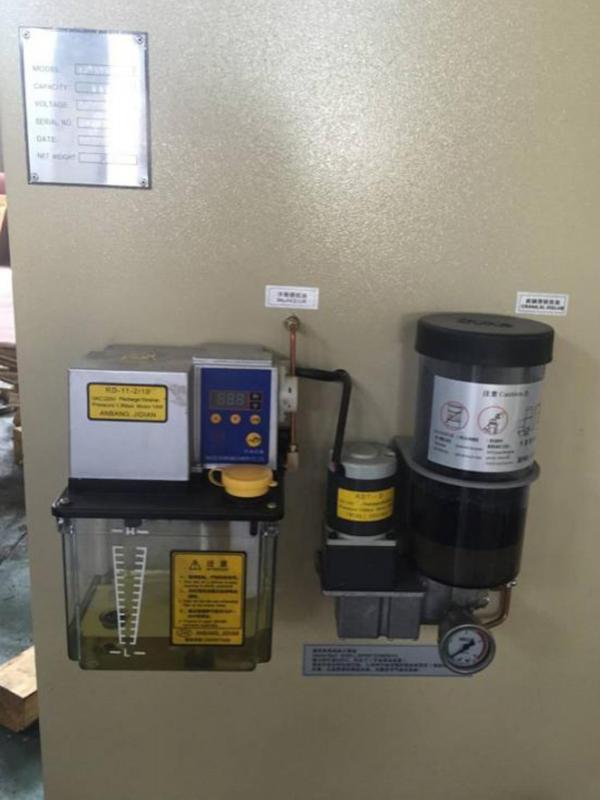

Электрическая автоматическая система смазки
Механический индикатор высоты штампа (TP 60 и меньше)
Пневматический амортизатор
Цифровой индикатор высоты штампа (TP больше 60)
Педальный выключатель
Устройство для балансировки ползуна и штампа
Устройство быстрой замены штампа (подъемник, зажим и рычаг)
Выключатель кулачкового типа
Устройство для подачи верхнего ползуна
Индикатор угла поворота коленчатого вала
Контроль неподачи
Счетчик ходов
Источник питания
Разъем источника воздуха
Пресс с противовибрационной опорой
Устройство защиты от перегрузки
фотоэлектрическое защитное устройство
Обдувочный аппарат
Осветтельное устройство
Набор инструментов для обслуживания
Система управления сенсорным экраном
Устройство автоматической подачи (фидер, стойка, корректор)
Механический манипулятор

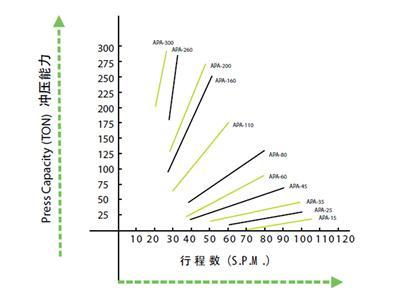

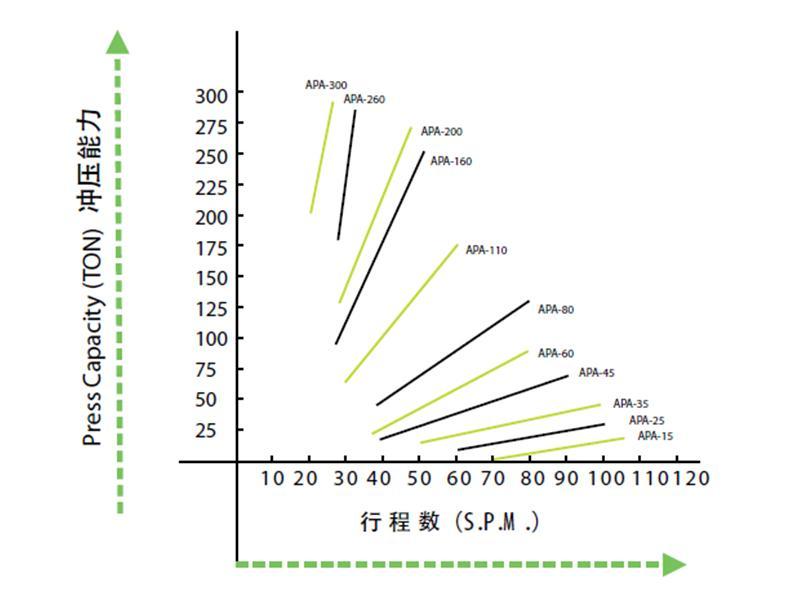

Кривая производительности

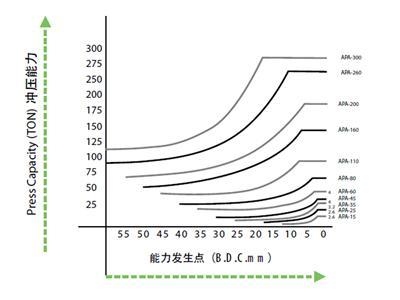

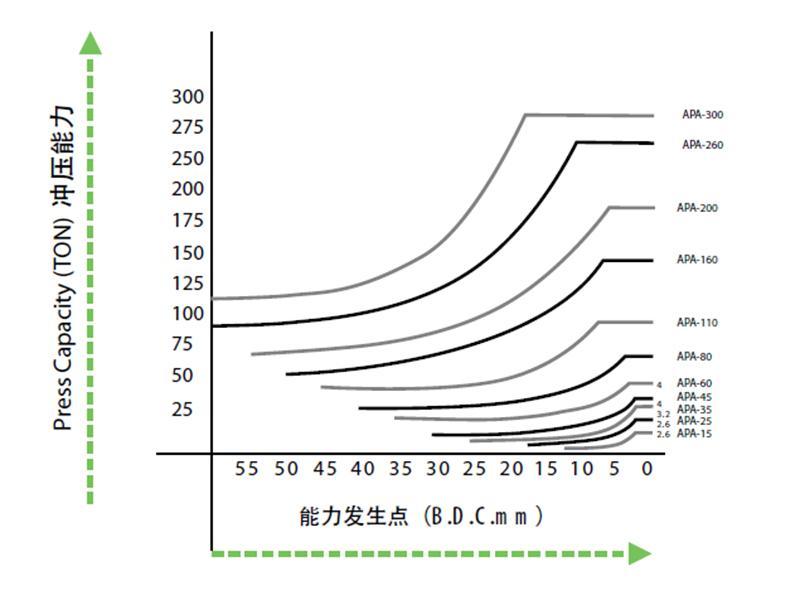

Кривая производительности

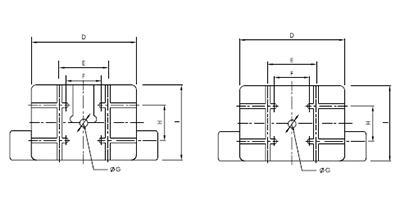

Ползун

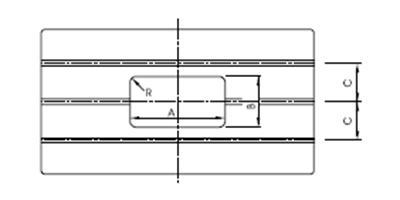

Подштамповая плита
Модель
A
B
C
D
E
F
G
H
L
T type ditch
APA-15
240
120
90
300
-
150
Φ38.1
80
220
Ⅰ
APA-25A
240
120
90
300
-
150
Φ38.1
80
220
Ⅰ
APA-25A
240
120
90
300
-
150
Φ38.1
80
220
Ⅰ
APA-35
280
140
120
360
-
160
Φ38.1
100
250
Ⅰ
APA-45
300
150
120
400
-
210
Φ38.1
120
300
Ⅰ
APA-60
320
160
150
500
220
220
Φ50
160
360
Ⅱ
APA-80
360
180
150
560
300
220
Φ50
180
420
Ⅱ
APA-110
400
200
150
650
300
220
Φ50
220
470
Ⅱ
APA-160
440
220
160220
700
300
175
Φ65
220
550
Ⅱ
APA-200
480
240
280
850
420
200
Φ65
300
630
Ⅱ
APA-260
520
260
290
950
420
200
Φ65
300
700
Ⅱ

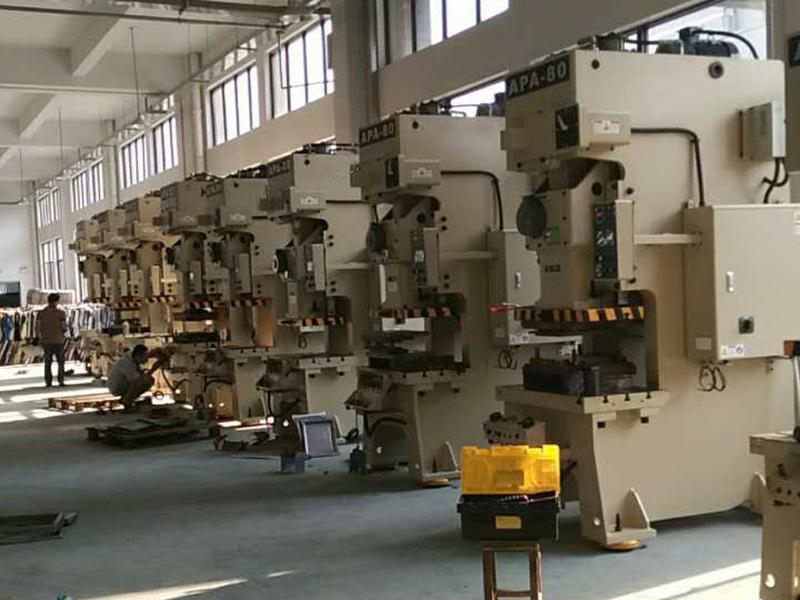

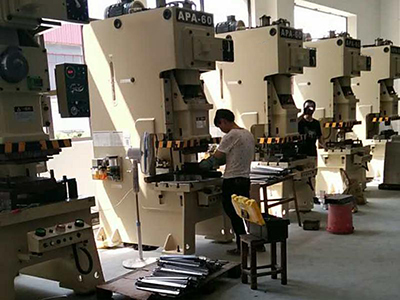

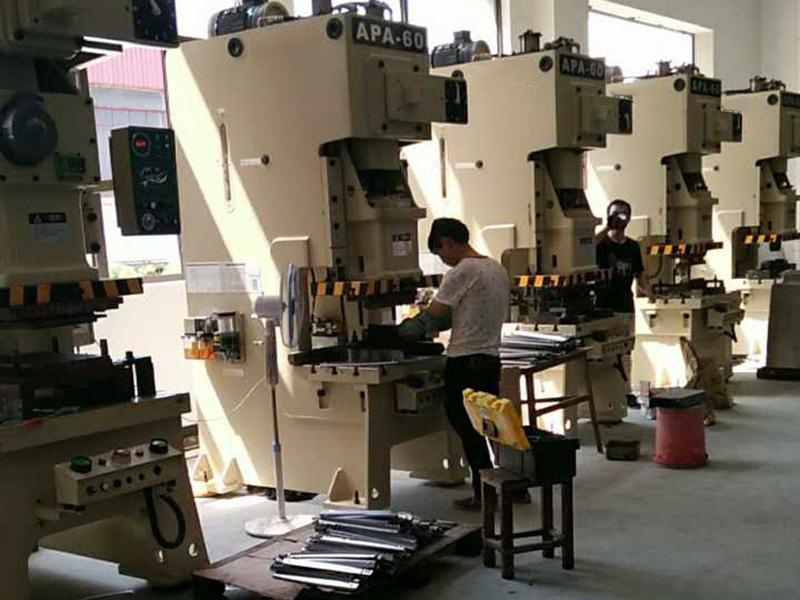

Завод
