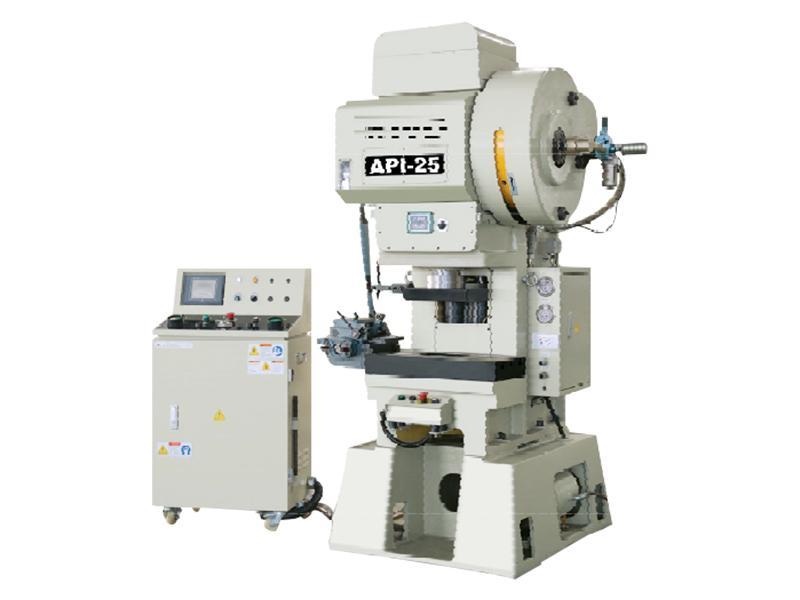

Высокоскоростной прецизионный пробивной пресс API с усилием 25-60 тонн
Высокоскоростной прецизионный пробивной пресс API с усилием 25-60 тонн

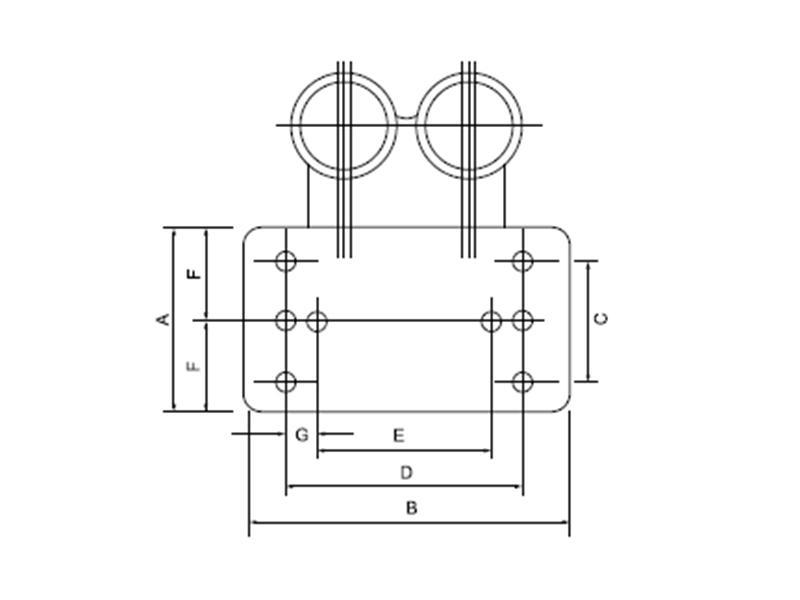

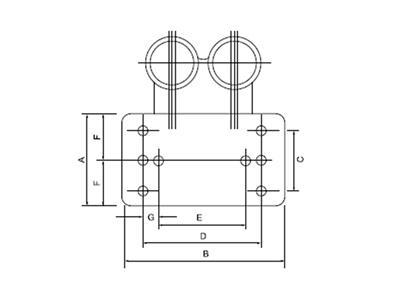

Ползун

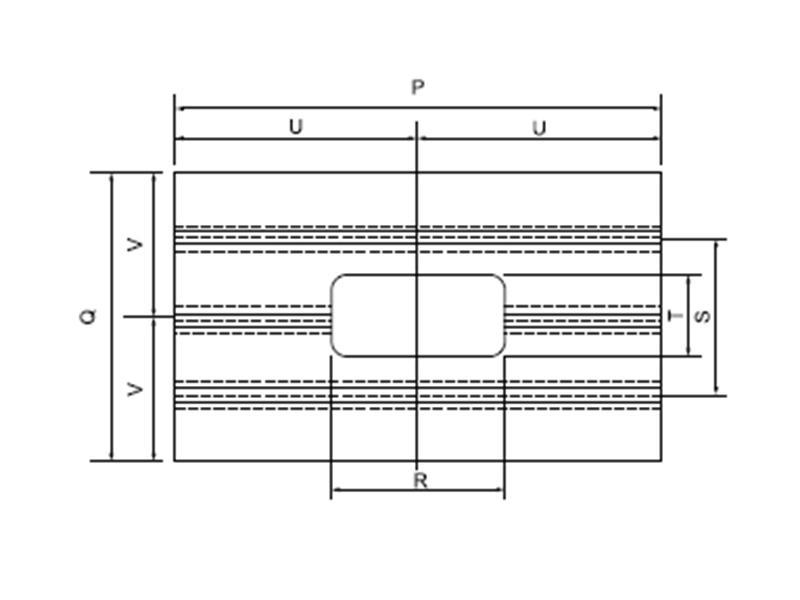

Подштамповая плита
Особенности
Высокоскоростной прецизионный пробивной пресс API с усилием 25-60 тонн, изготовленный из высокопрочной интегрированной отливки, обеспечивает точность путём устранения внутреннего напряжения.
Штамповочный пресс применяет специальную конструкцию ползуна, направляющую толкателя, изготовленной из легированной стали, и принудительную смазку для уменьшения тепловой деформации и повышения точности.
В штамповочном прессе используется динамическая балансирующая система для управления стабильности нижнего мертвого центра и уменьшения вибрации, создаваемой при высокоскоростной работе.
Устройство ручного регулирования высоты оснащено индикатором высоты штампа и гидравлическим зажимным устройством.
Интерфейс режима «Человек-машина» (электронный кулачок + поворотный датчик) делает эксплуатацию удобнее и точнее.
Жидкокристаллический дисплей обладает полной оперативной функцией, автоматически показывающий неисправности двигателя.
В конструкции муфты и тормоза используется превосходный одиночный электромагнитный клапан, который обладает высокой чувствительностью, что позволяет штамповочному прессу осуществлять мгновенно останавливаться и заводиться.
Полная электрическая схема позволяет нам подключить данное оборудование производственной линии, тем самым повышая эффективность.
Технические характеристики
Название
Ед.изм
API-25
Тип
A
B
Усилие
Тонн
25
Ход поршня
мм
30
Количество ходов в минуту
S.P.M
200-600
200-800
Высота штампа
мм
210
Подштамповая плита
мм
600x300x75
Площадь ползуна
мм
300x210
Регулировка ползуна
мм
30
Отверстие станины
мм
300x100
Двигатель
кВт
3.7
Вес
кг
3000
Смазка
Автоматическая принудительная
Управление скоростью
Инвертор
Сцепление и тормоз
Воздух и трение
Автоматическое устройство для ограничения по высоте
Стандартное
Система вибрации
Дополнительное
Название
Ед.изм
API-45
Тип
A
B
Усилие
Тонн
45
Ход поршня
мм
30
Количество ходов в минуту
S.P.M
200-500
200-700
Высота штампа
мм
230
Подштамповая плита
мм
700x420x100
Площадь ползуна
мм
460x320
Регулировка ползуна
мм
30
Отверстие станины
мм
500x120
Двигатель
кВт
5.5
Вес
кг
4500
Смазка
Автоматическая принудительная
Управление скоростью
Инвертор
Инвертор
Сцепление и тормоз
Воздух и трение
Автоматическое устройство для ограничения по высоте
Стандартное
Система вибрации
Дополнительное
Название
Ед.изм
API-60
Тип
A
B
Усилие
Тонн
60
Ход поршня
мм
30
Количество ходов в минуту
S.P.M
200-400
200-600
Высота штампа
мм
275-305
Подштамповая плита
мм
840x470x105
Площадь ползуна
мм
540x340
Регулировка ползуна
мм
30
Отверстие станины
мм
560x100
Двигатель
кВт
7.5
Вес
кг
8000
Смазка
Автоматическая принудительная
Управление скоростью
Инвертор
Инвертор
Сцепление и тормоз
Воздух и трение
Автоматическое устройство для ограничения по высоте
Стандартное
Система вибрации
Дополнительное
Стандартная
1. Устройство для ограничения высоты
2. Ручное устройство для регулировки ползуна
3. Индикатор высоты штампа
4. Инвертор
5. Программируемый контроллер ПЛК
6. Сенсорная панель(предварительная установка, индикатор угла, счетчик)
8. Электронный датчик угла поворота , 2 комплекса
9. Панель управления передней рамы
10. Быстродействующий разъем источника воздуха
11. Устройство для отсоединения штампа
12. (Регулируемый) главный двигатель
13. Гидравлическое зажимное устройство
14. Механический индикатор угла кривошипа
15. Система циркуляции смазки
16. Ящик для инструментов
17. Инструкции по эксплуатации
18. Розетка электропителя
19. Независимый электрический щиток
Дополнительная
1.Противовибрационная опора
2.Устройство подачи
3. Cтеллажное оборудование
4.Устройство для смазки
5.Датчик нижней мертвой точки
6.Устройство масляного охлаждения
7.Осветительное устройство для штампов
8.Устройство подачи воздуха
