Особенности
- Прецизионный штамповочный пресс APH с усилием 30-300 тонн изготовлен из высокопрочного чугуна со шаровидным графитом. Точность и надежность пресса повышается благодаря технологии устранения внутреннего напряжения.
- Мы используем метод конечно-элементного анализа в процессе разработки и анализа прочности конструкции и суммарной деформации.
- Трёхсекционная конструкция пресса интегрирована для обеспечения стабильности штамповочного пресса. Гидравлическое давление используется для снижения уровня деформации и вибрации.
- Динамическая балансировка используется для уменьшения шума и вибрации при работе на высокой скорости, таким образом значительно продлевает срок службы штампов.
- Коленчатый вал изготовлен из медного сплава, производимого компанией China Molybdenum и измельченного после нагревания импортированными станками из Италии.
- Сцепление и тормоз обладают высокой чувствительностью, что делает эксплуатацию безопасной и оперативной.
- Встроенные системы принудительной циркуляции масла, устройство регулировки температуры масла и система смазки и охлаждения предназначены для предотвращения тепловой деформации, обеспечения точности заготовки и продления срока службы.
Технические характеристики
| Название | Ед.изм | APH-30 |
| Усилие | Тонн | 30 |
| Ход поршня | мм | 30 | 25 | 20 |
| Количество ходов в минуту | s.p.m | 200-900 | 200-1000 | 200-1200 |
| Размерподштамповойплиты | мм | 600x450 |
| Подающееотверстие | мм | 400x100 |
| Площадь ползуна | мм | 600x320 |
| Регулировка ползуна | мм | 225-275 |
| Двигатель регулировки ползуна | кВт | 0.4 |
| Линейная высота | мм | 120 |
| Основной двигатель | кВт | 11 |
| Название | Ед.изм | APH-45 |
| Усилие | Тонн | 45 |
| Ход поршня | мм | 30 | 25 | 20 |
| Количество ходов в минуту | s.p.m | 200-800 | 200-900 | 200-1100 |
| Размерподштамповойплиты | мм | 750x550 |
| Подающееотверстие | мм | 550x125 |
| Площадь ползуна | мм | 750x380 |
| Регулировка ползуна | мм | 240-290 |
| Двигатель регулировки ползуна | кВт | 0.4 |
| Линейная высота | мм | 135 |
| Основной двигатель | кВт | 15 |
| Название | Ед.изм | APH-60 |
| Усилие | Тонн | 60 |
| Ход поршня | мм | 30 | 25 | 20 |
| Количество ходов в минуту | s.p.m | 200-800 | 200-900 | 200-1000 |
| Размерподштамповойплиты | мм | 950x650 |
| Подающееотверстие | мм | 700x125 |
| Площадь ползуна | мм | 950x420 |
| Регулировка ползуна | мм | 300-350 |
| Двигатель регулировки ползуна | кВт | 0.4 |
| Линейная высота | мм | 160 |
| Основной двигатель | кВт | 19 |
| Название | Ед.изм | APH-80 |
| Усилие | Тонн | 80 |
| Ход поршня | мм | 30 | 25 |
| Количество ходов в минуту | s.p.m | 200-700 | 200-800 |
| Размерподштамповойплиты | мм | 1100x750 |
| Подающееотверстие | мм | 800x150 |
| Площадь ползуна | мм | 1100x500 |
| Регулировка ползуна | мм | 330-380 |
| Двигатель регулировки ползуна | кВт | 0.75 |
| Линейная высота | мм | 175 |
| Основной двигатель | кВт | 22 |
| Название | Ед.изм | APH-125 |
| Усилие | Тонн | 125 |
| Ход поршня | мм | 30 |
| Количество ходов в минуту | s.p.m | 150-700 |
| Размерподштамповойплиты | мм | 1200x850 |
| Подающееотверстие | мм | 1000x200 |
| Площадь ползуна | мм | 1200x600 |
| Регулировка ползуна | мм | 360-410 |
| Двигатель регулировки ползуна | кВт | 0.75 |
| Линейная высота | мм | 195 |
| Основной двигатель | кВт | 37 |

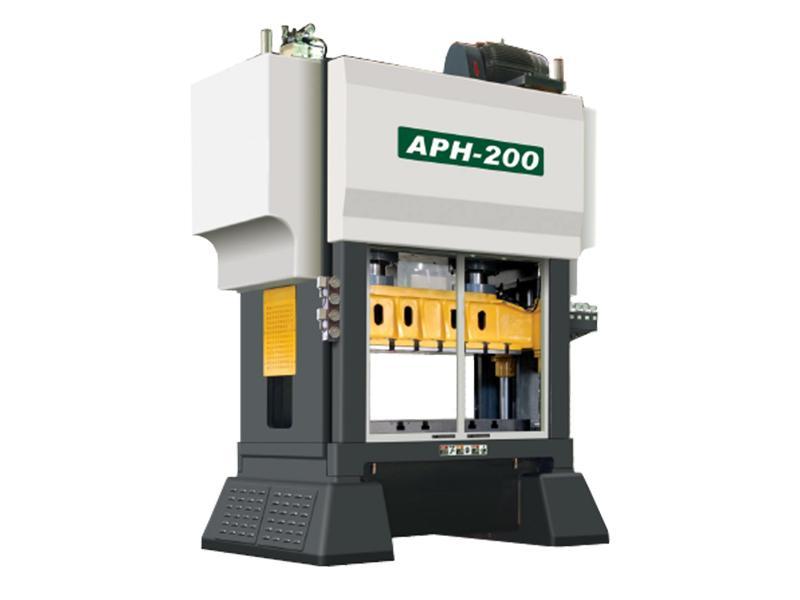

| Название | Ед.изм | APH-200 |
| Усилие | Тонн | 200 |
| Ход поршня | мм | 30 |
| Количество ходов в минуту | s.p.m | 150-600 |
| Размерподштамповойплиты | мм | 1700x950 |
| Подающееотверстие | мм | 1300x250 |
| Площадь ползуна | мм | 1700x700 |
| Регулировка ползуна | мм | 370-420 |
| Двигатель регулировки ползуна | кВт | 1.5 |
| Линейная высота | мм | 200 |
| Основной двигатель | кВт | 45 |
| Название | Ед.изм | APH-300 |
| Усилие | Тонн | 300 |
| Ход поршня | мм | 30 |
| Количество ходов в минуту | s.p.m | 150-400 |
| Размерподштамповойплиты | мм | 2000x1000 |
| Подающееотверстие | мм | 1520x330 |
| Площадь ползуна | мм | 2000x900 |
| Регулировка ползуна | мм | 400-450 |
| Двигатель регулировки ползуна | кВт | 2.2 |
| Линейная высота | мм | 210 |
| Основной двигатель | кВт | 50 |

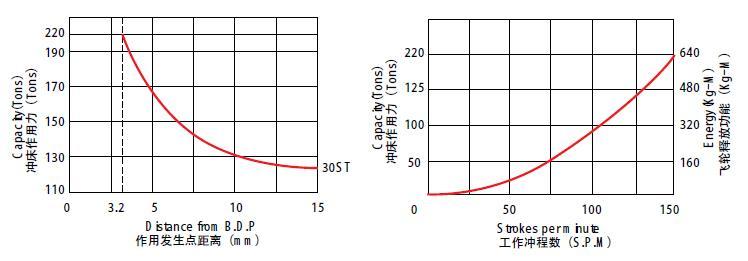

Кривая производительности
Стандартная конфигурация
1. Устройство электродинамического регулирования высоты штампа
2. Цифровой счётчик высоты штампа (0.01мм)
3. Устройство определения толчка
4. 30 режимов обработки штампом
5. 3х серийный контроль "A","B","C",
6. 2 устройства определения ошибок при подаче
7. Однократное и непрерывное действие могут установить на 0º и 90º
8. Управление двигателем с двумя направлениями вращения
9. Гидравлическое блокировочное устройство для регулировки высоты штампа
10. Устройство охлаждения смазки
11.Автономная муфта и тормоз

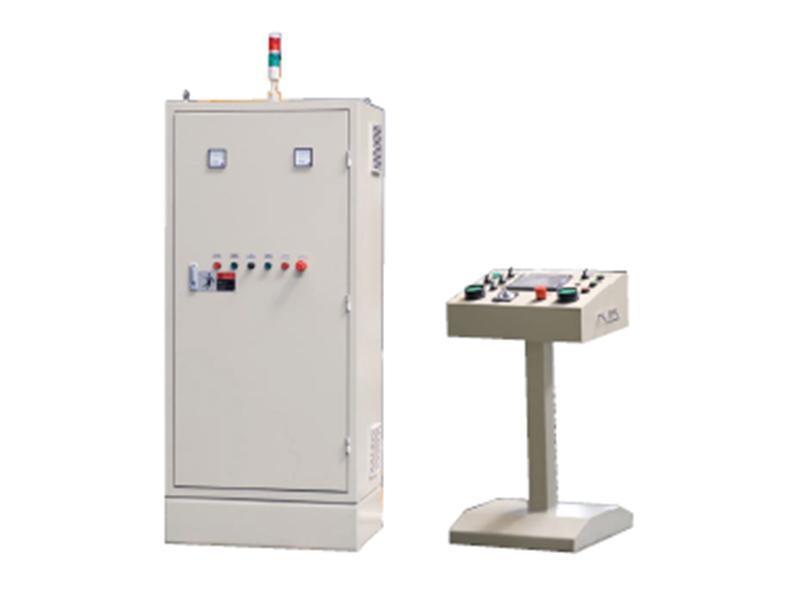

12.Независимый электрический блок управления
13. Ящик для инструментов
14. Рабочее освещение
Дополнительная конфигурация
1. Детектор высоты штампа
2. Гидравлическое блокировочное устройство
3. Гидравлическое подъёмное устройство для штампа и рычаг штампа
4. Система быстрого зажима штампов
5. Гидравлический разматыватель с двойной головкой
6. Уравнитель и правление контуром "S"
7. Противовибрационное основание
8. Контроллер штамповки F-3SC
9. Управление инвертором главного двигателя
10. Передние и задние звуконепроницаемые двери

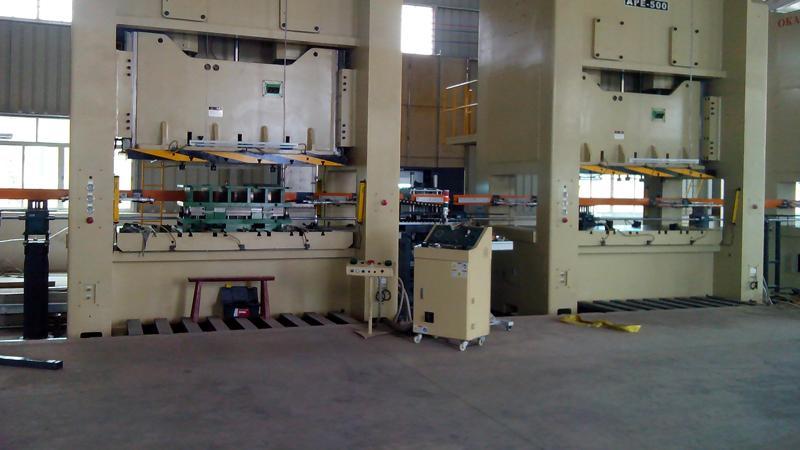

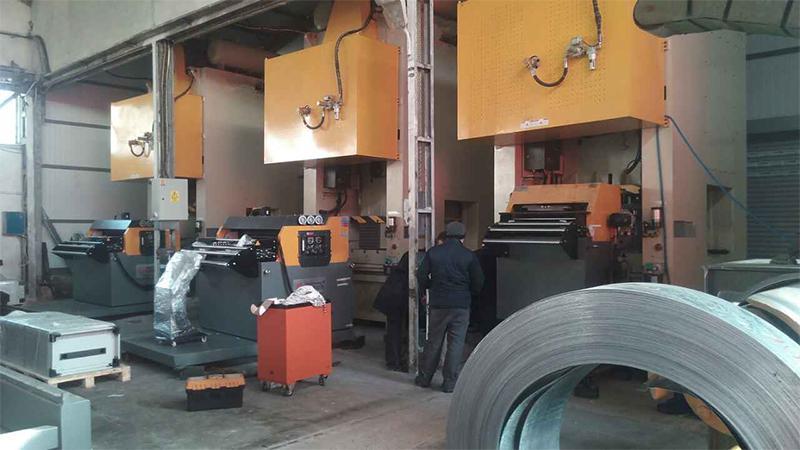

Примеры клиентов
