Круглошлифовальный станок

Круглошлифовальный станок

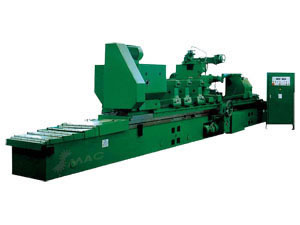

Круглошлифовальный станок типа M1380 применяется в основном для шлифования наружной поверхности цилиндрической и конической формы деталей с приданием малой конической формы. Точность основания достигает IT5, IT6, торцовая поверхность с более низкой точностью ступенчатого компонента. Диапазон рабочего диаметра составляет 50-800мм.
Станок широко применяется в обрабатывающей промышленности, полиграфической промышленности, тяжелом машиностроений и т.д.
Перемещение рабочего стола и вращение заготовки управляются двигателем переменной частоты АС и конвертером частоты. Рабочий стол проиводится в движение механическим устройством и управляется как в ручном режиме, так и в автоматическом. Быстрое пемещение шлифовального круга вперед и обратно управляется гидравлической системой. Станок применяет динамичный гидростатичеки напорный шпиндель.Ручная или автоматическая правка шлифовального круга. Поперечная подача осущестляется гидравлическим устройством или устройством ручного управления.
Круглошлифовальный станок -- Стандартные принадлежности
Устройство для правки радиуса шлифовального круга 1 устройство Устройство для правки торцевой поверхности 1 устройство Измерительная плита 1 устройство Шлифовальный круг (с ребордой) 2 устройства
Центральная опора открытого типа 2 устройства (M1380x3000, 4000) Центральная опора открытого типа 3 устройства(M1380x5000)
Круглошлифовальный станок -- Дополнительные принадлежности
Устройство для правки автоматического механизма 1 комплект
Устройство балансировки колеса 1 устройство
Круглошлифовальный станок-- параметры

Модель

UCG80B

Спецификации (мм)

Наружные размеры (мм)

Чистый вес

Общий вес

Д

Ш

В

кг

кг

F800 x 3000

Корпус Но. 1

8200

2800

2100

31000

35000

Корпус Но. 2

4250

2220

1250

F800 x 4000

Корпус Но. 1

8200

2800

2100

33000

37000

Корпус Но. 2

4250

2220

1250

F800 x 5000

Корпус Но. 1

8900

2800

2100

35000

40000

Корпус Но. 2

4600

2200

1250

Диаметр шлифования

мм

С центральной опорой

Макс

F800

Мин

F50 (с F900 кругом)

Без центрального опора

Макс

F400

Мин

F250

Макс. вес рабочего объекта

mm

3000

(M1380 x 3000)

4000

(M1380 x 4000)

5000

(M1380 x 5000)

Макс.вес заготовки

кг

5000

Высота центра

мм

500

Расстояние между центрами

мм

3100

(M1380 x 3000)

4100

(M1380 x 4000)

5100

(M1380 x 5000)

Ось бабки

Метрический

100#

Ось пиноли

Метрический

100#

Скорость вращения

р/мин

6-80

Перемещение пиноли задней бабки

мм

80

Шлифовальный круг

мм

Макс

F900 x 75 x F305

Мин

F900 x 75 x F305

Скорость круга

м/с

35

Макс.перемещение бабки шлифовального круга(вкл.ускоренное перемещение)

мм

475

Ускоренное перемещение бабки шлифовального круга

мм

100

Макс.градус вращения переднего рабочего стола

по часовой стрелке

1°

против часовой стрелки

2°

Двигатель бабки

KW

11

Двигатель бабки шлифовального круга

KW

22

Общая мощность двигателя

KW

39.98

Рабочая погрешность

Округлость

мм

0.0025

Равномерность диаметра в продольном сечении

мм

3000

0.008

40,005,000

0.012

Шероховатость поверхности

мм

Ra0.32

Старая модель

M1380
